Travaux en gare Paris Est - Fin 2016

[Bruno37]

Bonjour à tous
Voici un nouveau sujet sur des travaux de voies en gare de Paris Est avec notre reporter Picard Gtr Lefèvre

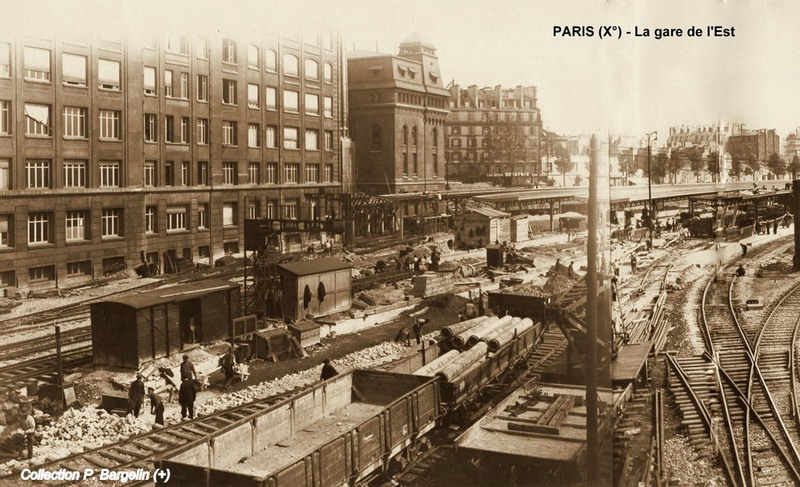

carte postale sur les travaux de reconstruction du plan de voies en 1930

Paris-de Gare de l'Est en 1930.jpg (168.04 Kio) Vu 4345 fois

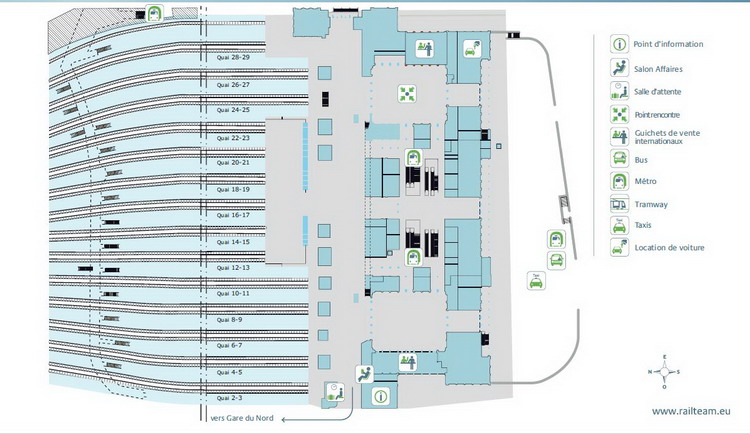

plan des voies de la gare avec des travaux sur les voies 10,11,26,27 pour l'instant


travaux sur les voies 10 et 11

2016-10-26 Paris Esr (1).jpg (148.23 Kio) Vu 4345 fois

2016-10-27 Paris Esr (1).jpg (105.59 Kio) Vu 4345 fois

[Bruno37]

le 26-10-2016 un train de travaux de Colas Rail se trouve en gare

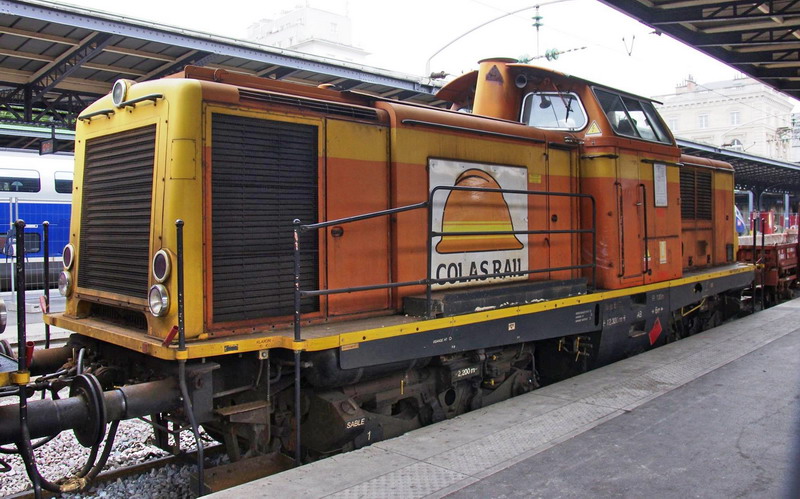

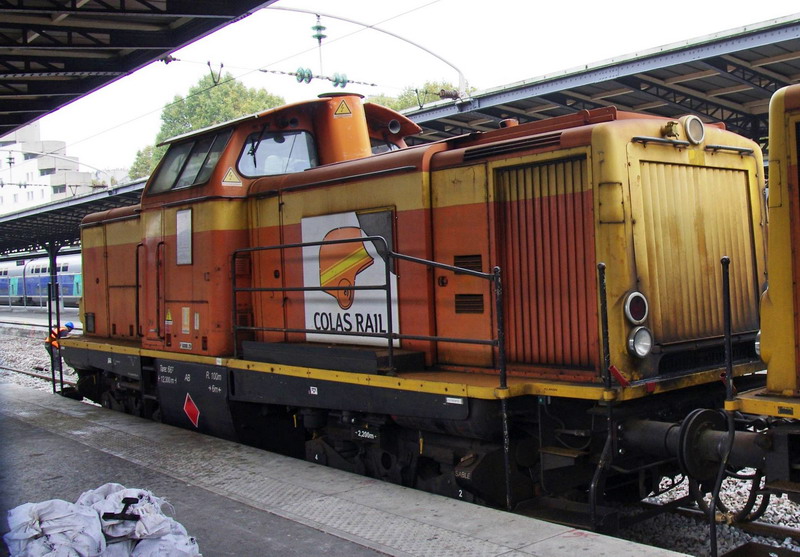

avec la V212 - 99 87 9 182 598-2 de Colas Rail F 6000 29 viewtopic.php?f=228&t=1314

99 87 9 182 598-2 (26-10-2016 Paris Est) Colas Rail.jpg (147.21 Kio) Vu 4342 fois

et V212R - 99 87 9 182 613-9 de Colas Rail F 6000 34 viewtopic.php?f=228&t=2312

99 87 9 182 613-9 (016-10-26 Paris Est) Colas Rail.jpg (144.53 Kio) Vu 4342 fois

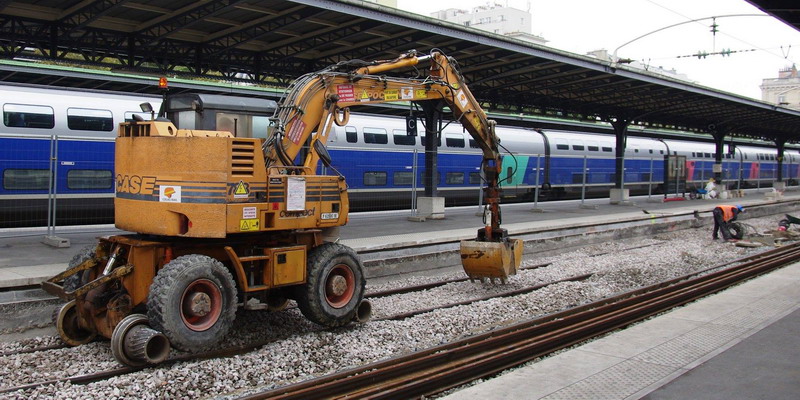

il y a une Pelle CASSE 788 PRR Compact Street n°CGG02122559 de 1997 de Colas Rail F 62000 18
(Agrément de travail DPI 13 004 - 07-01-2018) sur la voie 26
viewtopic.php?f=292&t=9200

CASE 788 PRR (2016-10-26 Gare Paris Est) Colas Rail F 6200018 (1).jpg (144.61 Kio) Vu 4342 fois

et aussi une Pelle CASE 788 PRR n°CGG0229100 de 2003 de Colas Rail F 62000 45 (DPI 13 190 - 30-10-2018) sur la voie 26
viewtopic.php?f=292&t=9201

CASE 788 PRR (2016-10-26 gare Paris Est) Colas Rail F 6200045 (10).jpg (164.2 Kio) Vu 4342 fois

[Bruno37]

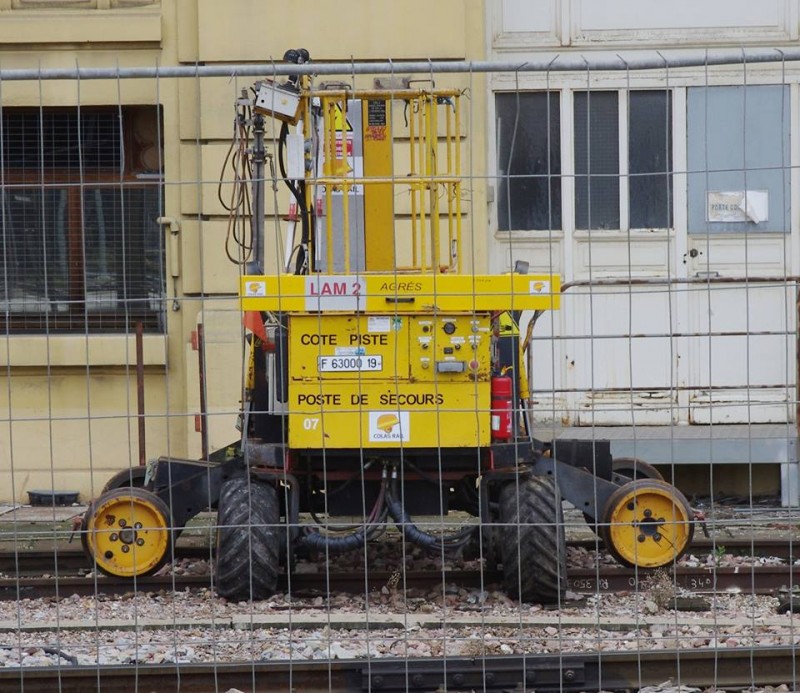

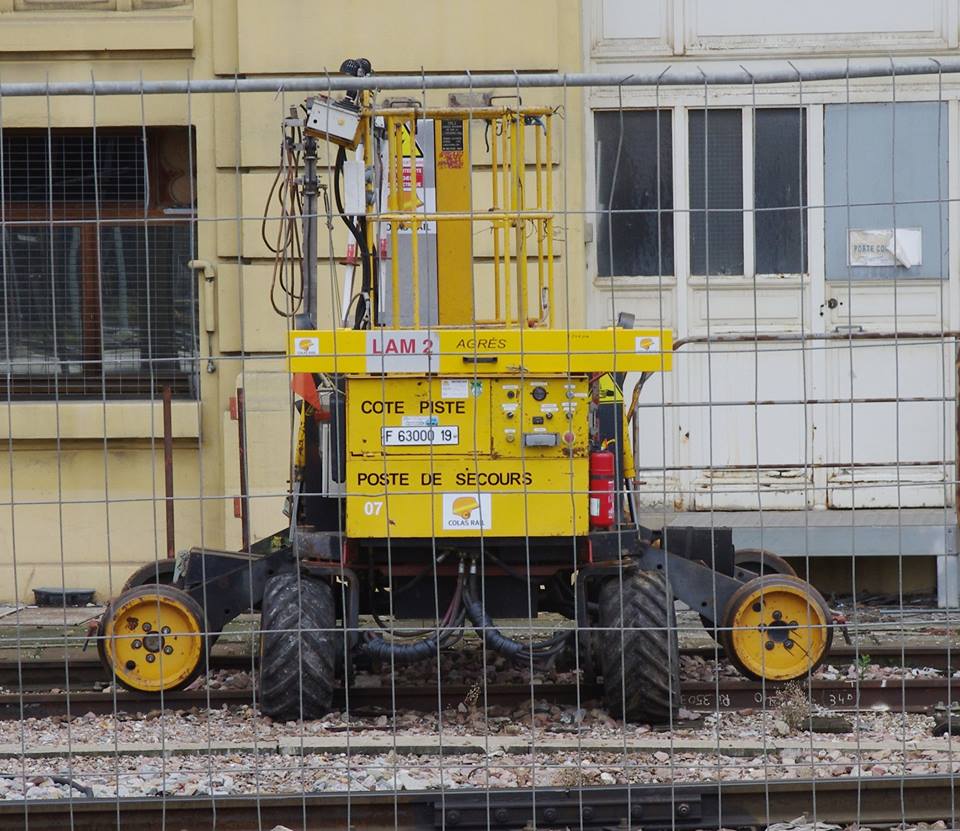

sur la voie 30 ou 31 on trouve un UNAC U30X3 N°UX3007 - 2005 de Colas Rail F 63000 19 - LAM 2
Agrément de travail IEM 04 093

Agrès Colas Rail (2016-10-26 gare Paris Est) F 63000 19 - LAM 2 (1).jpg (194.27 Kio) Vu 4341 fois

[Bruno PERES]

Bonsoir Bruno,

Il s'agit d'un U30 X3 construit par UNAC. Voici le dépliant montrant la dernière version.

[Bruno37]

Bonjour Bruno et à tous
Je suis désolé j'ai vraiment mal cherché sur le forum et sur le net un carton pour Bruno37
voici le lien pour d'autres photos viewtopic.php?f=112&t=9199&p=54232#p54232
j'ai toujours les yeux en et
Salutations de Touraine

[Bruno37]

Voici la suite du reportage dans la gare de l'Est à Paris le 26-10-2016 par notre reporter Picard Gtr Lefèvre
avec les deux Pelles Case 788 PRR de Colas Rail sur les voies 26 et 27

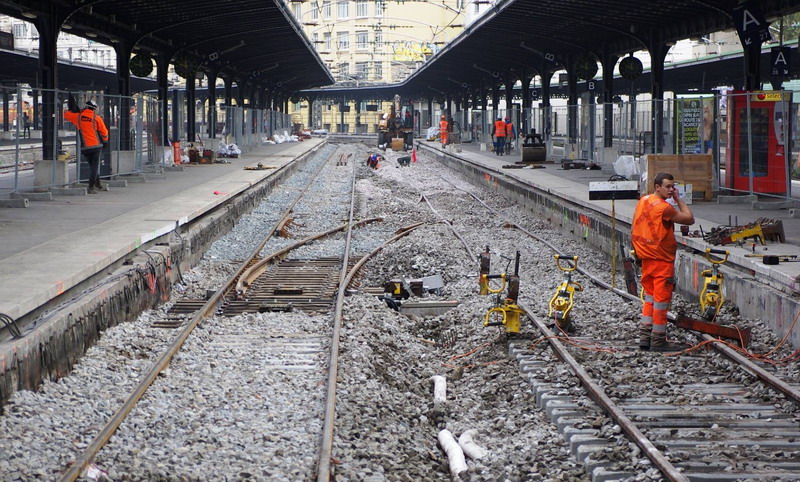

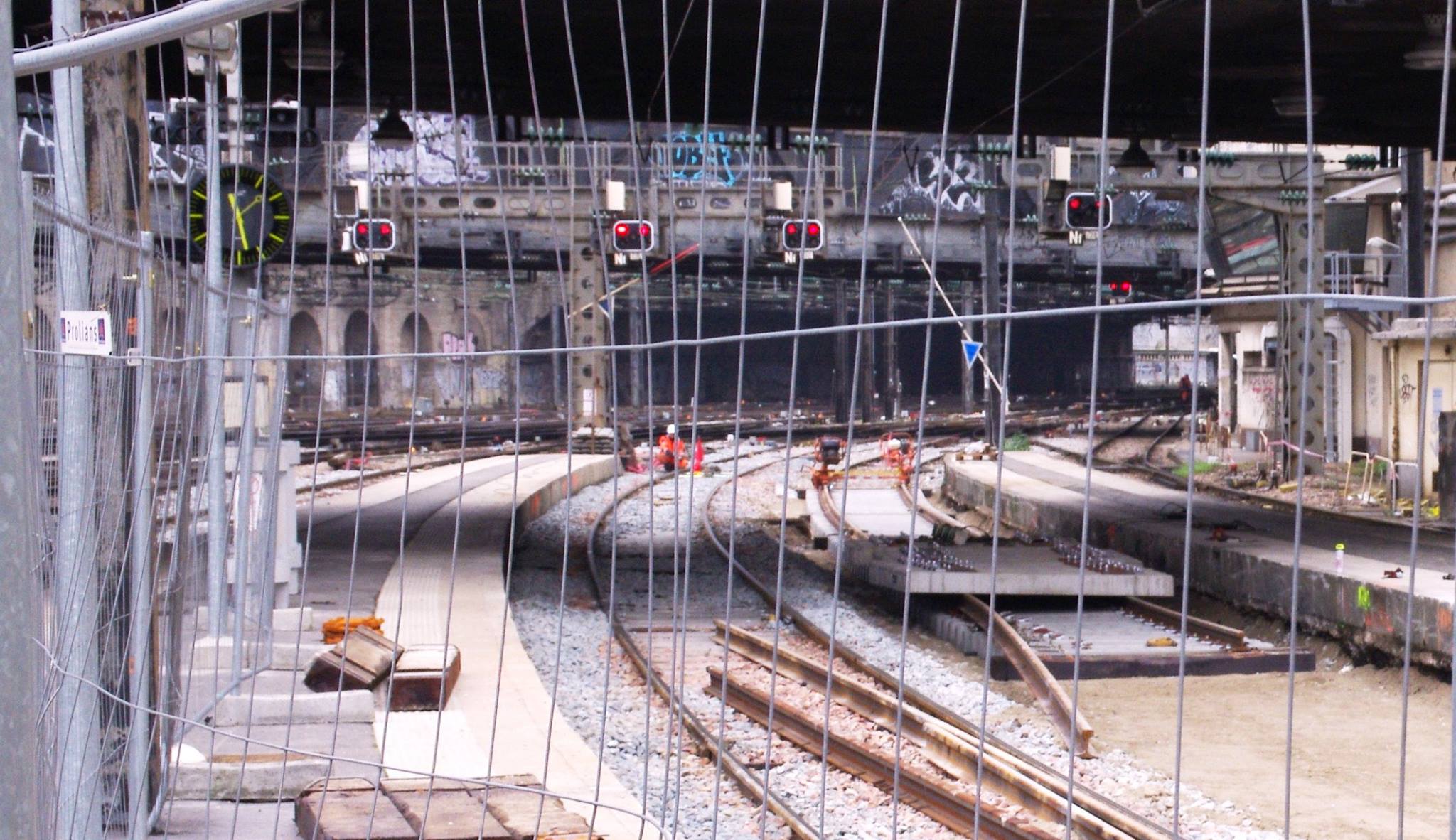

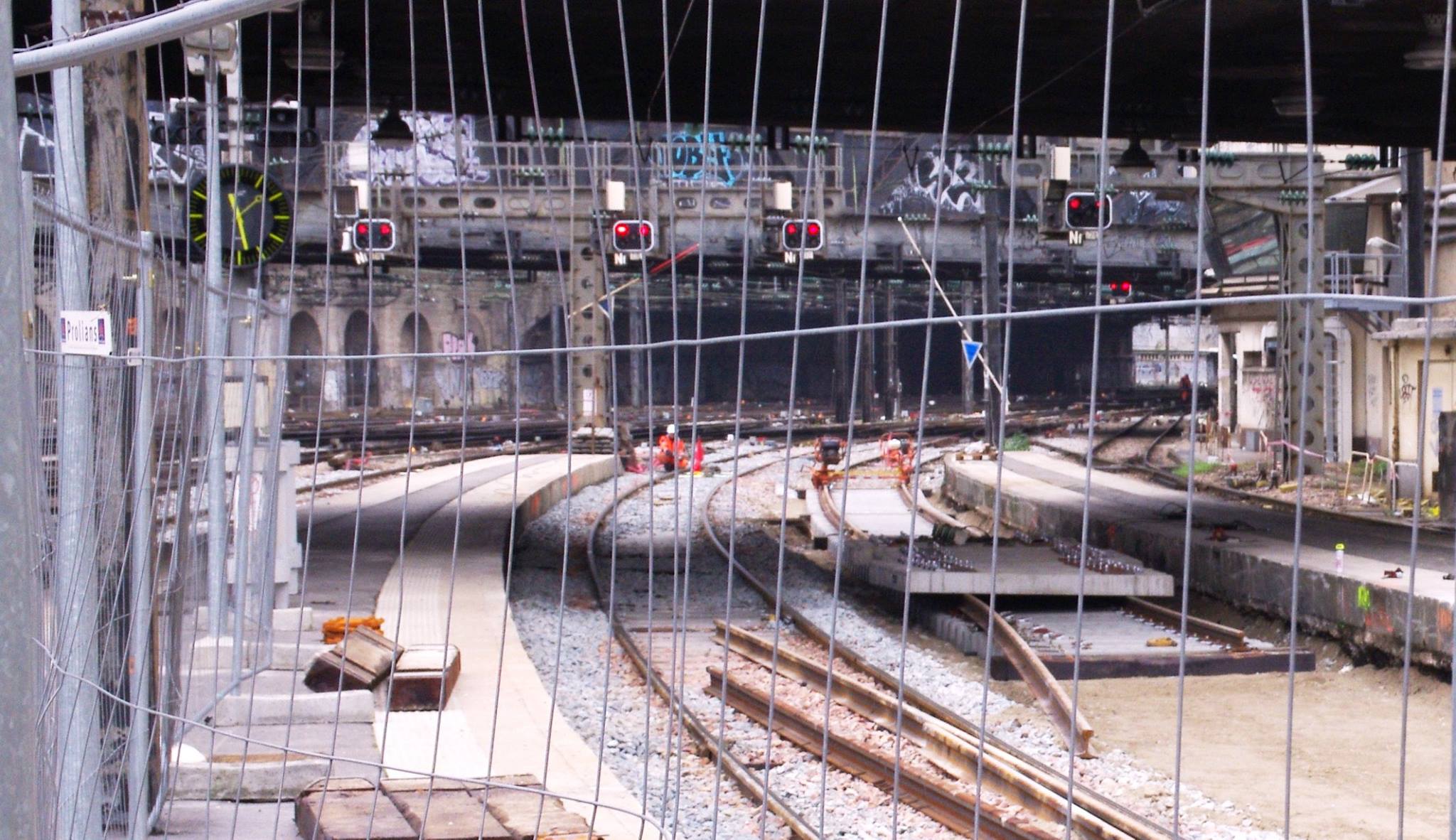

l'ensemble des travaux du RVB en gare

2016-10-26 Paris Est (1).jpg (157.8 Kio) Vu 4281 fois

2016-10-26 Paris Est (2).jpg (191.49 Kio) Vu 4281 fois

2016-10-26 Paris Est (3).jpg (139.01 Kio) Vu 4281 fois

2016-10-26 Paris Est (4).jpg (137.82 Kio) Vu 4281 fois

[Bruno37]

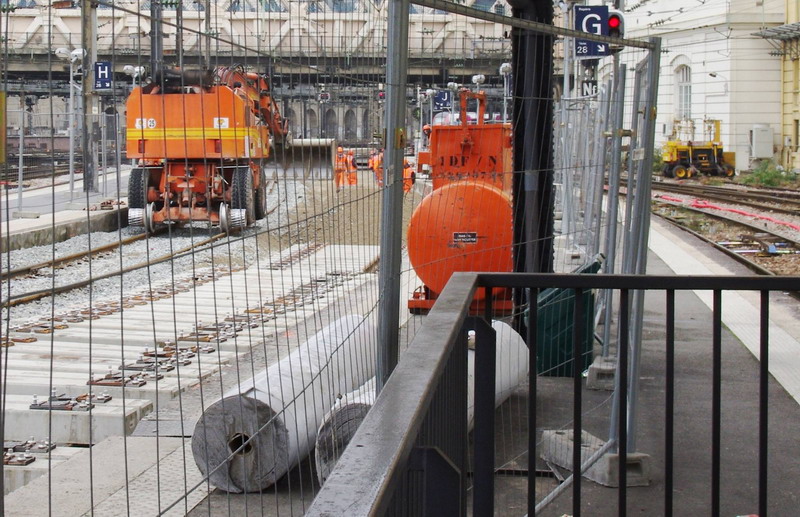

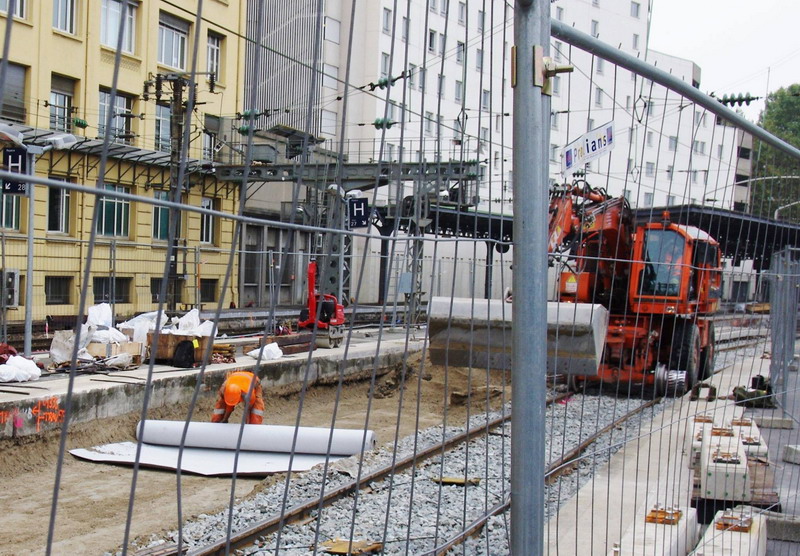

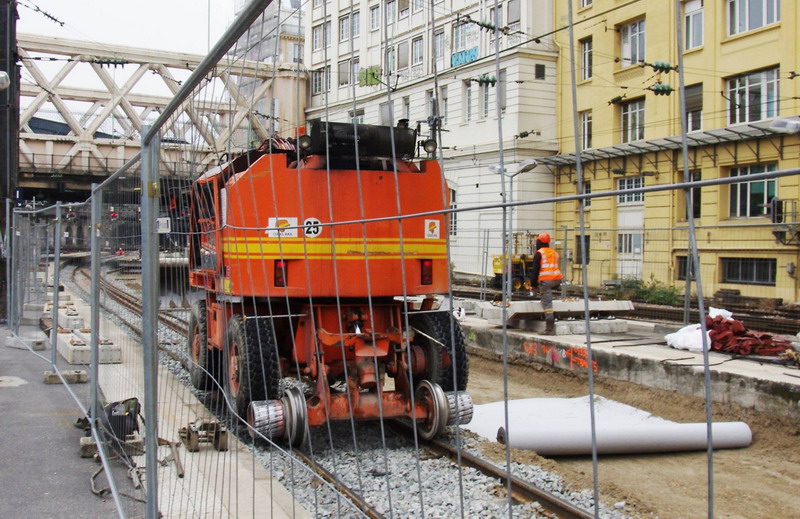

mise en place d'une sous couche pour mettre la sous couche géosynthétique puis les traverses Sateba

2016-10-26 Paris Est (5).jpg (202.9 Kio) Vu 4281 fois

2016-10-26 Paris Est (6).jpg (170.71 Kio) Vu 4281 fois

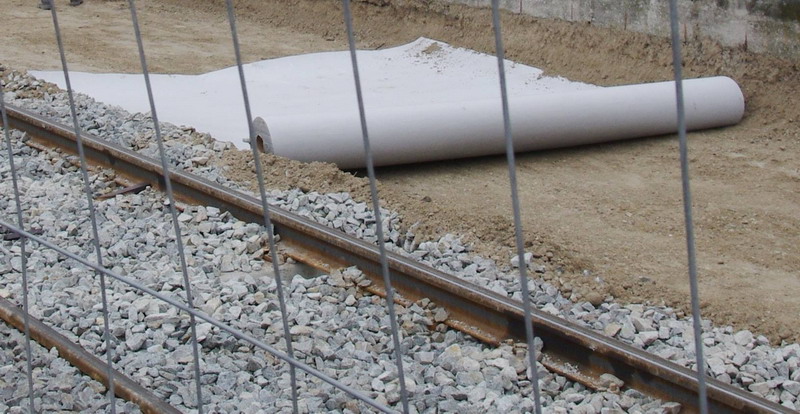

mise en place d'une sous couche géosynthétique http://media.lcpc.fr/ext/pdf/sem/2009_j ... iaires.pdf

2016-10-26 Paris Est (7).jpg (130.48 Kio) Vu 4281 fois

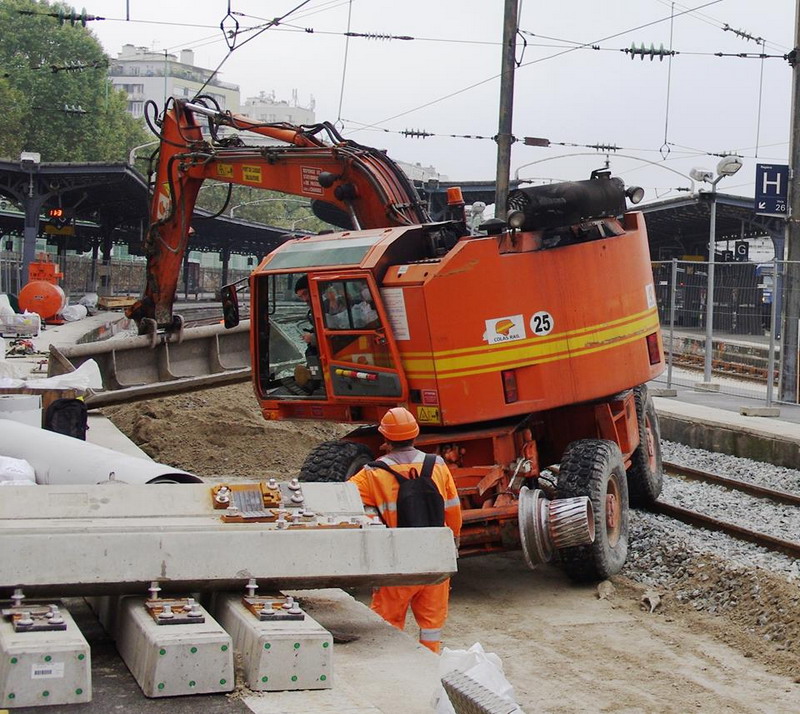

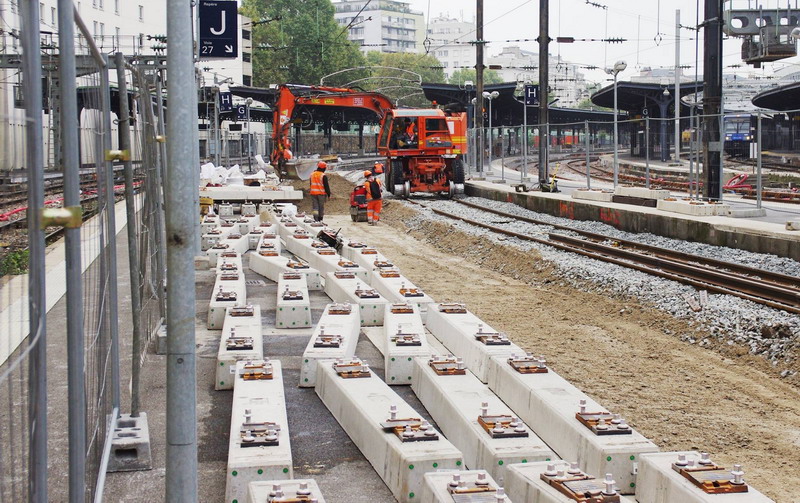

mise en place des traverses béton Sateba type S 373IPA-PB

2016-10-26 Paris Est (8).jpg (194.42 Kio) Vu 4281 fois

[Bruno37]

suite de la mise en place de la sous couche

2016-10-26 Paris Est (9).jpg (194.08 Kio) Vu 4281 fois

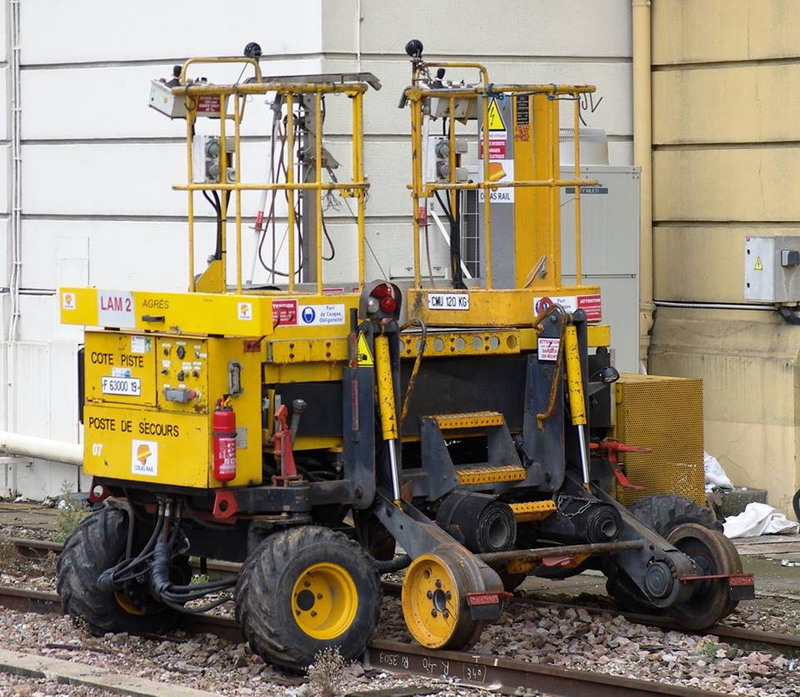

UNAC U30X3 de Colas Rail F 63000 19 - LAM 2

2016-10-26 Paris Est (12).jpg (171.2 Kio) Vu 4281 fois

[Bruno37]

2016-10-26 Paris Est (13).jpg (194.96 Kio) Vu 4281 fois

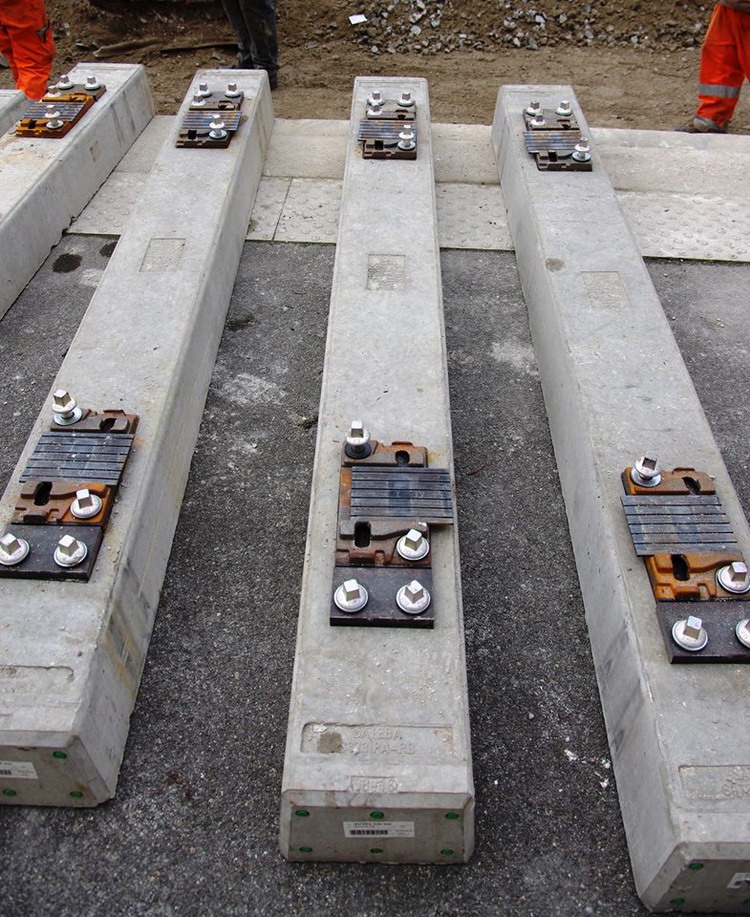

système de fixation attache crapaud Nabla (Chine) pour les traverses Sateba http://fr.made-in-china.com/co_zbrailwa ... nyyig.html

2016-10-26 Paris Est (14).jpg (231.79 Kio) Vu 4281 fois

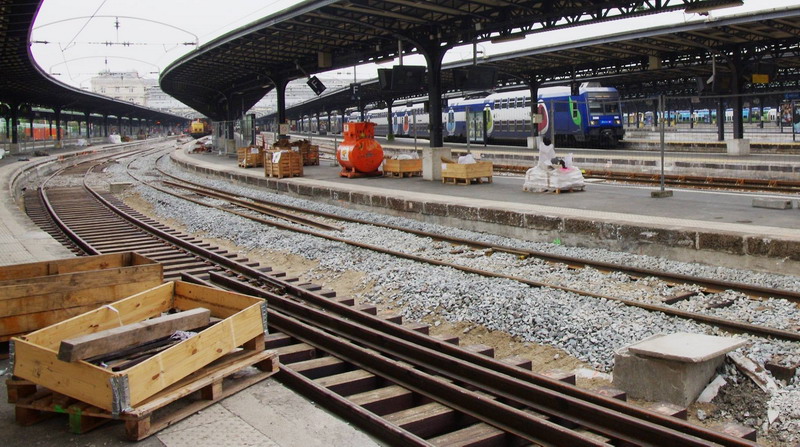

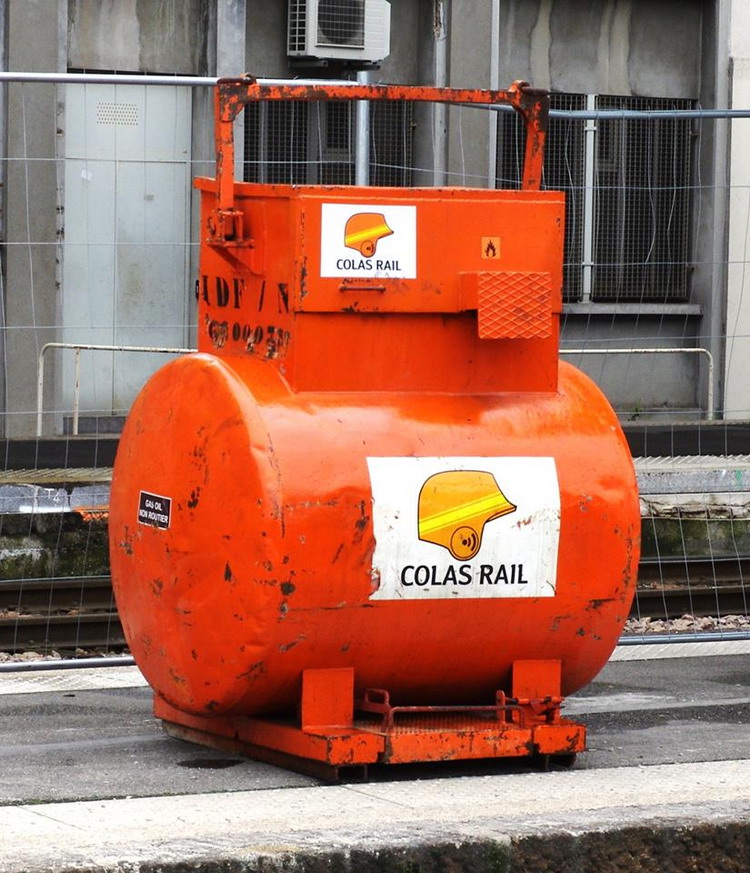

citerne gasoil de Colas Rail pour les 2 Pelles Case

l'ensemble du chantier des voies 26 et 27

2016-10-26 Paris Est (16).jpg (158.81 Kio) Vu 4281 fois

[Bruno37]

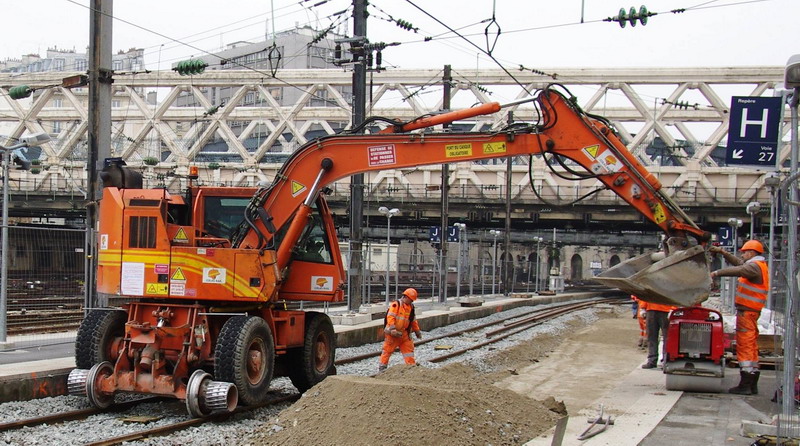

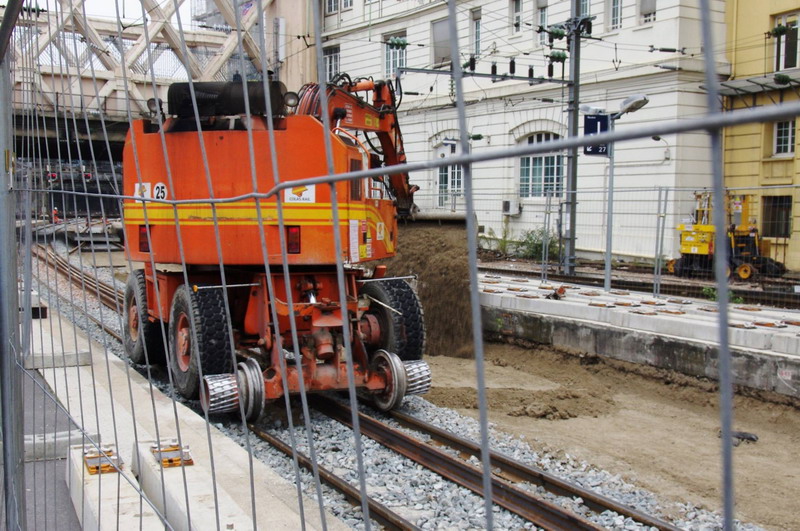

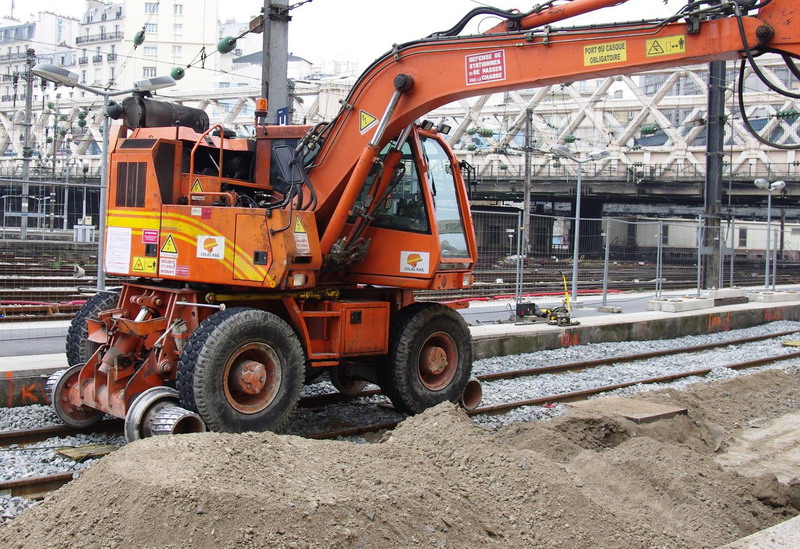

la Pelle Case 788 PRR n°CGG022910x - Colas Rail F 62000 45 en action sur la voie 26 pour la sous couche de la voie 27

2016-10-26 Paris Est (17).jpg (166.47 Kio) Vu 4281 fois

2016-10-26 Paris Est (18).jpg (170.13 Kio) Vu 4281 fois

2016-10-26 Paris Est (19).jpg (214.58 Kio) Vu 4281 fois

2016-10-26 Paris Est (20).jpg (189.87 Kio) Vu 4281 fois

[Bruno37]

2016-10-26 Paris Est (17).jpg (166.47 Kio) Vu 4281 fois

les traverses béton Sateba S 373 IPA-PB - 08-16 viewtopic.php?f=123&t=6756

2016-10-26 Paris Est (22).jpg (165.28 Kio) Vu 4281 fois

2016-10-26 Paris Est (24).jpg (204.46 Kio) Vu 4281 fois

[Bruno37]

2016-10-26 Paris Est (17).jpg (166.47 Kio) Vu 4279 fois

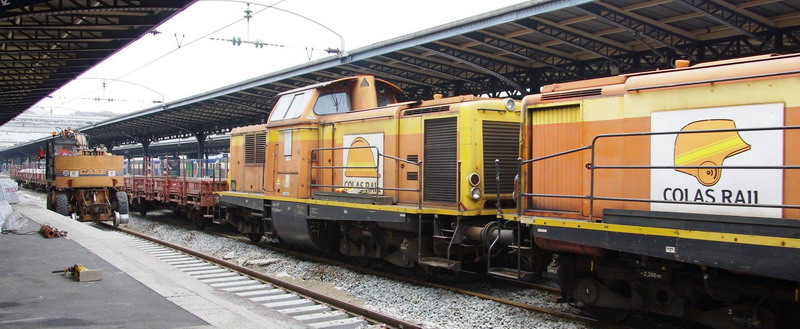

le train de travaux avec les 2 machines Colas Rail
99 87 9 182 613-9 V212R et la 99 87 9 182 598-2 V212 en tête

2016-10-26 Paris Est (27).jpg (104.87 Kio) Vu 4279 fois

2016-10-26 Paris Est (28).jpg (111.61 Kio) Vu 4279 fois

2016-10-26 Paris Est (29).jpg (120.65 Kio) Vu 4279 fois

[Bruno37]

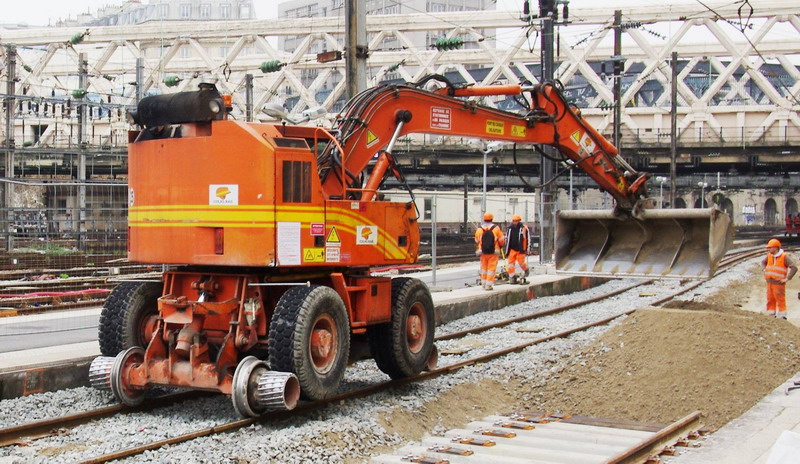

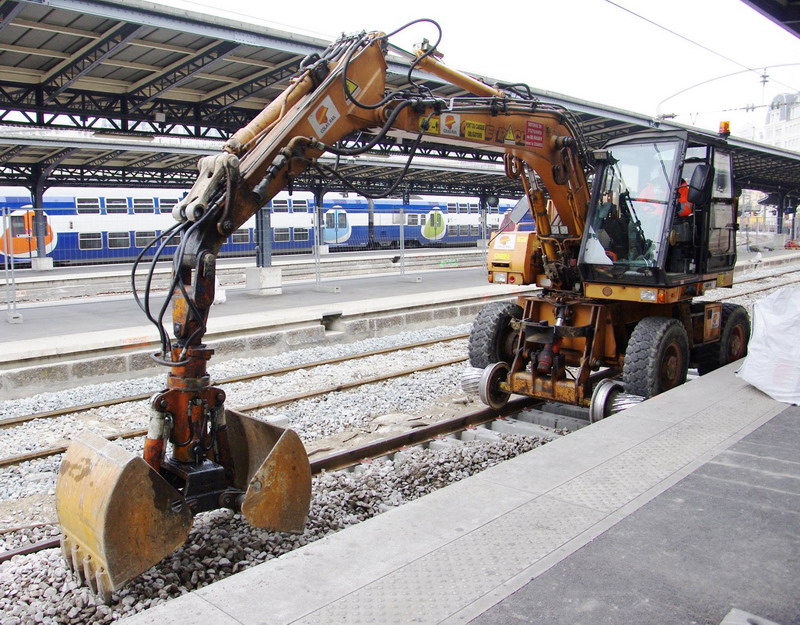

la Pelle CASE 788 PRR Compact Street de Colas Rail F 62000 18 en action

2016-10-26 Paris Est (17).jpg (166.47 Kio) Vu 4277 fois

2016-10-26 Paris Est (31).jpg (166.49 Kio) Vu 4277 fois

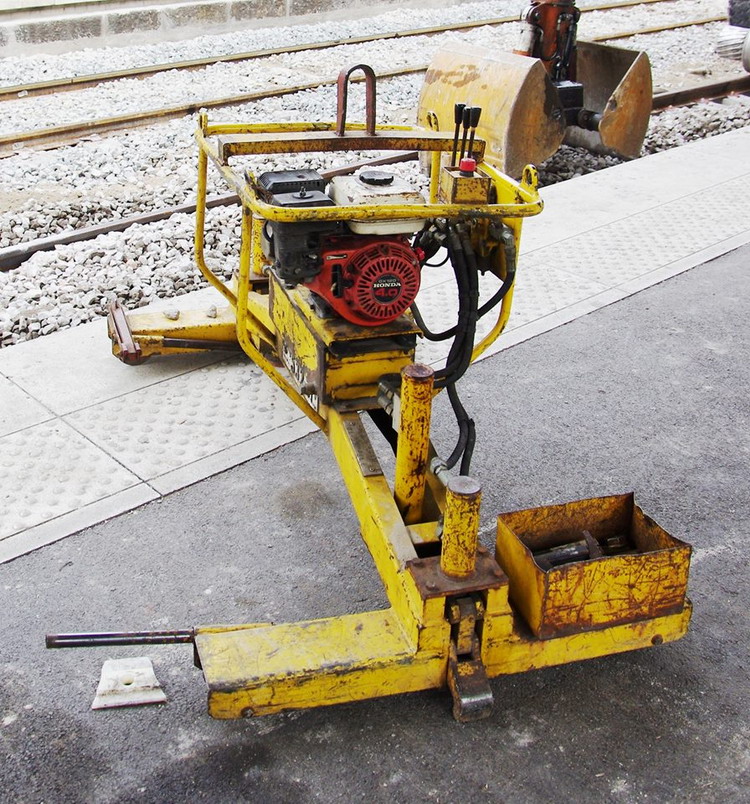

Lève-rail hydraulique L2R 522 K Geismar de Colas Rail

2016-10-26 Paris Est (32).jpg (208.32 Kio) Vu 4277 fois

Lève-rail hydraulique Geismar L2R 522 http://www.geismar.com/fr/leve-rail/29-l2r-522.html
• châssis à 4 galets poussé par l'opérateur
• 2 vérins hydrauliques course 300 mm permettent de lever un ou deux rails
• bridage des rails par mâchoires hydrauliques
• commandes par distributeur
• capacité de levage : 5,5 t
• équipé de 2 caissons de stockage des rouleaux de libération
• existe en version démontable
• existe en version motorisée et radiocommandée pour les opérations de calage (L2R 525)
Masse : 170 kg
Energie : essence

2016-10-26 Paris Est (33).jpg (209.62 Kio) Vu 4277 fois

[Bruno37]

2016-10-26 Paris Est (35).jpg (197.3 Kio) Vu 4277 fois

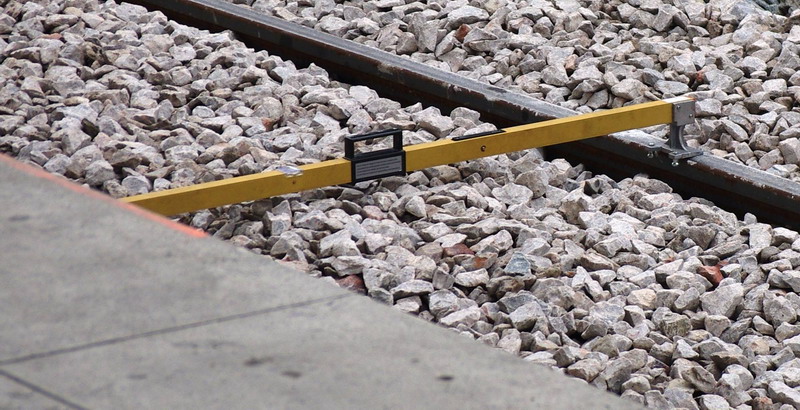

Règle combinée de mesure de l'écartement et du dévers Geismar RCFF http://www.geismar.com/fr/mesure-tradit ... -rcff.html
• Appareil robuste et léger pour la lecture rapide et précise de l'écartement, du dévers, sur des réglettes graduées protégées par Plexiglas
• Profilé d'aluminium jaune protégeant toutes les parties fragiles
• Appui fixe, appui télescopique en fonte d'aluminium anti-choc
• Existe pour tous les écartements à partir de 1 000 mm
Masse : 2,4 kg seulement

2016-10-26 Paris Est (36).jpg (149.78 Kio) Vu 4277 fois

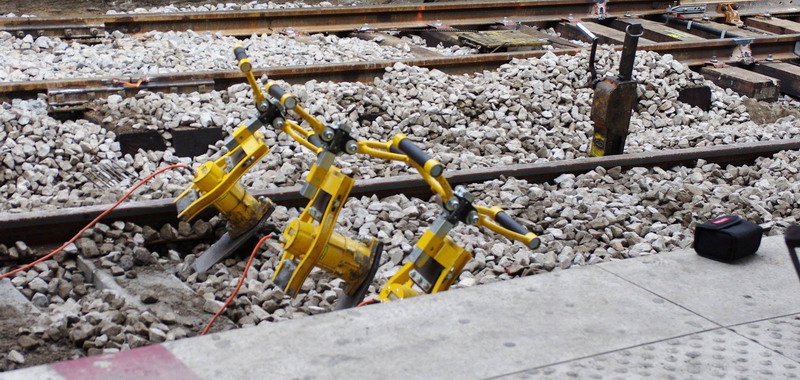

pour la dernière photo je vous laisse un Kezako

2016-10-26 Paris Est (37).jpg (149.46 Kio) Vu 4277 fois

[Sémaphore]

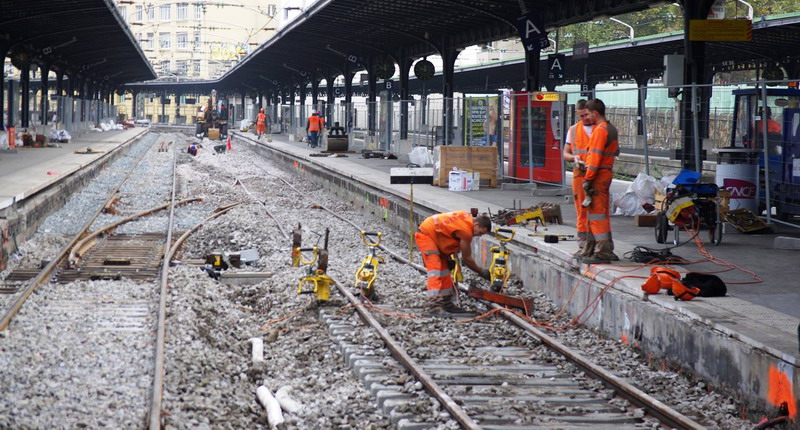

Pour le dernière photo ce sont des battes vibrantes (groupe Jackson).
