Quelques outils

[DU 94 LGV]

Voici quelques photos:

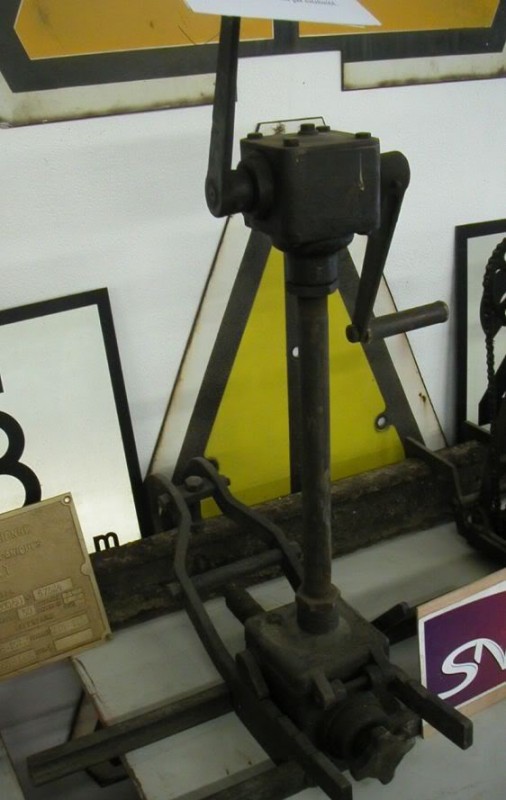

Une perceuse d'éclissage à main (caractéristique, certaines sont toujours utilisées dans les petites brigades).

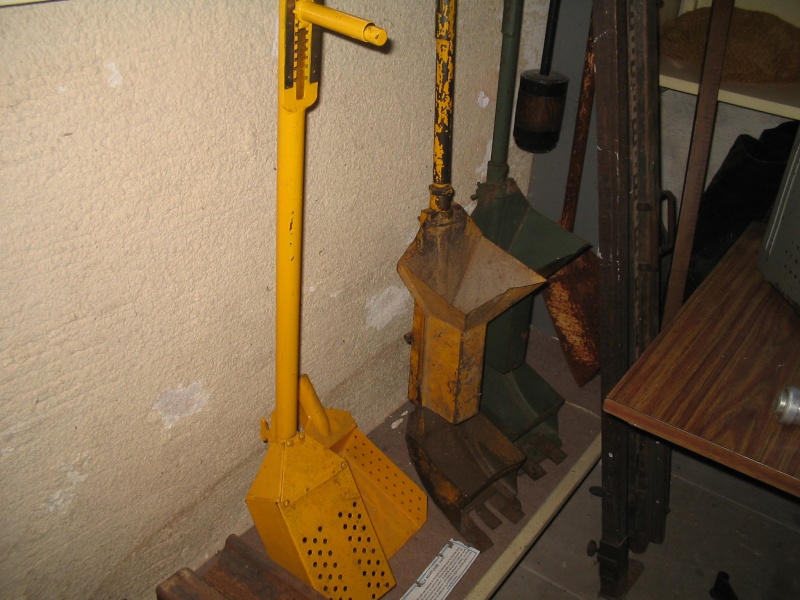

Une pelle doseuse, utilisée pour le soufflage


Et les crics, compagnons fidèles des opérations de relevage de la voie


et la trompe 2 tons de l'annonceur


[Bruno PERES]

Bonjour,

Merci pour ces photos d'engins qu'on a peu souvent loisir de voir Est-ce ta collection perso ?

Une perceuse d'éclissage à main (caractéristique, certaines sont toujours utilisées dans les petites brigades).

J'ai pratiquement la même (a priori, poignée différente). J'ai commencé à la nettoyer.

Une pelle doseuse, utilisée pour le soufflage

J'ai aussi une pelle doseuse identique à celle du premier plan (je suppose que les autres sont aussi des pelles doseuses ?). Pourrais-tu détailler un peu tous ces outils ?

Et les crics, compagnons fidèles des opérations de relevage de la voie

Même question que précédemment : pourrais-tu détailler un peu tous ces outils ?

J'ai une toute petite collection et il faudrait que je vous en fasse profiter ... En plus des deux outils sus-cités, j'ai aussi une toise pour mesurer l'écartement des rails, un petit outil pour mesurer l'usure du champignon (je ne sais pas comment il fonctionne ) + une ou deux bricoles.
Je possède aussi quelques plans de petits outillages comme les crics ou les pelles doseuses. Intéressant aussi

[Bruno PERES]

Bonsoir,

Une pelle doseuse, utilisée pour le soufflage

Je reviens un peu sur ce fil pour indiquer que les deux pelles identiques se trouvant à droite de la jaune sont des pelles à souffler de type DUBAN.

Si l'un d'entre vous à d'autres infos sur les crics et autres, je suis preneur

[Nounours]

Bonsoir

Une perceuse d'éclissage à main (caractéristique, certaines sont toujours utilisées dans les petites brigades)

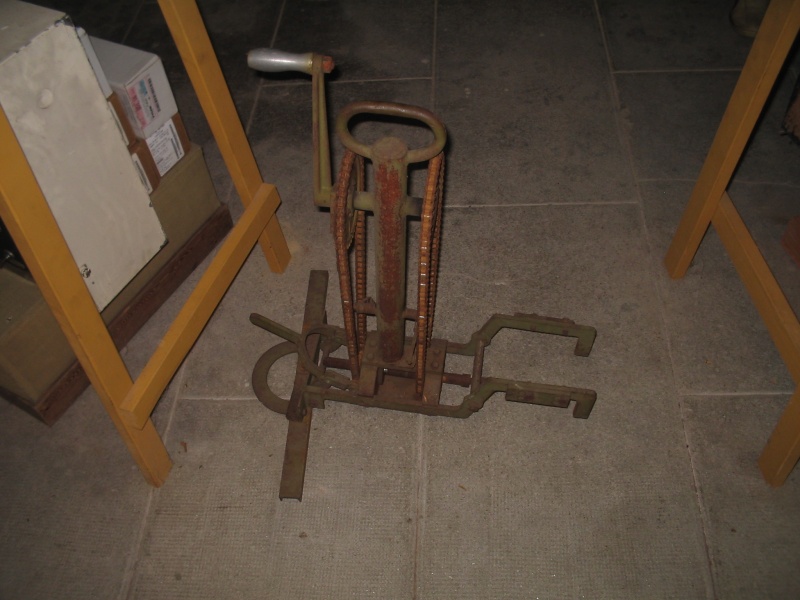

En voici une autre mise en place sur le rail :


Et une autre sans mécanisme à chaîne :

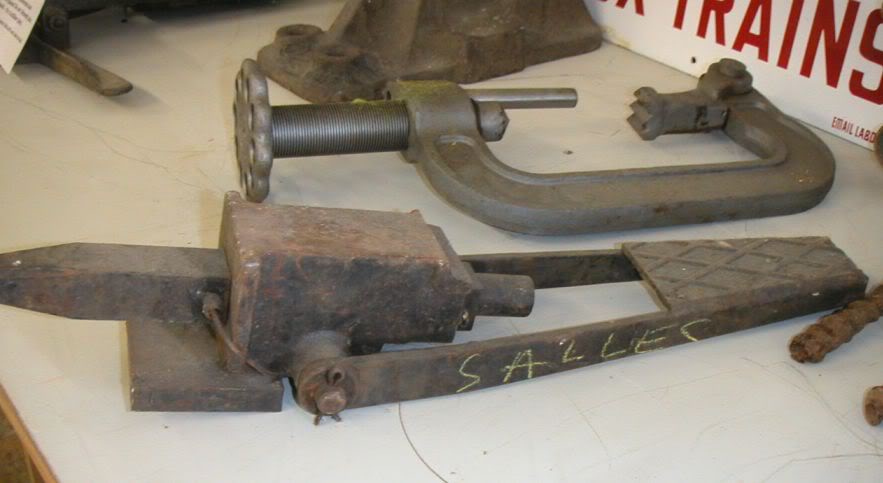

Et pour finir 2 outils non identifiés ...........


[DU 94 LGV]

Pour l'avant dernier, je me demande s'il ne s'agit pas d'un C qui sert à tenir les éclisses avant leur boulonnage définitif. Je crois que des C plus costauds sont utilisés avec les tendeurs hydrauliques pour les libérations.

[breizhoo]

bonjour,

ma première idée est aussi un C mais quel est l'utilité de la tige au dessus sachant qu'un C se met par desous le rail? Ensuite il me parrait peut profond à moins que c'est pour les vieux rails style DC (double champignon).

[Didier]

Voici deux C en service...


[Didier]

bonjour,

ma première idée est aussi un C mais quel est l'utilité de la tige au dessus

La tige ( selon le modèle de C ) se renverse ou coulisse et vient se loger dans l'un des trous de la molette, permettant de bloquer le C et de le cadenasser

[breizhoo]

bonjour,

Merçi didier de ces explications. Je n'en n'avais jamais vu des comme cela. Ce modèle se sert à la main?

[Bruno PERES]

Bonsoir,

Merci pour les photos et les explications
Je possède quelques outils réformés qu'il faudrait que je prenne en photo pour mettre ici ...

[MasterGone]

bonjour,

Merçi didier de ces explications. Je n'en n'avais jamais vu des comme cela. Ce modèle se sert à la main?

Non, ils se serrent avec une clés !

Il existent 2 types principaux de cés en France : les cés type Geismar (en photo ci-dessus) et les cés type Fassetta (deux élément distincts reliés avec une tige ; plus petit, mais ont tendance à se desserer facilement avec le temps)

[Nounours]

La tige ( selon le modèle de C ) se renverse ou coulisse et vient se loger dans l'un des trous de la molette, permettant de bloquer le C et de le cadenasser

Voici un exemple (quoi que pas tout à fait en situation puisque la tige n'est pas logée dans un des trous de la molette) :


[Nounours]

Voici un avertisseur sonore à grande puissance :


[Bruno PERES]

Bonsoir,

J'ai fait quelques photos de ma collection.

Clé pour boulon de coussinet de traverse métallique et/ou béton..



Clé pour tirefond.



Pince pour le levage de rails.


Pince pour le levage de traverses bois.


Clé pour le serrage des boulons d'éclisses (taille 38 fillette).


Vilebrequin pour faire un avant-trou sur traverses bois. J'ai positionné un tirefond (traverses béton) pour montrer la taille de cet outil.


[Bruno PERES]

Bicyclette.

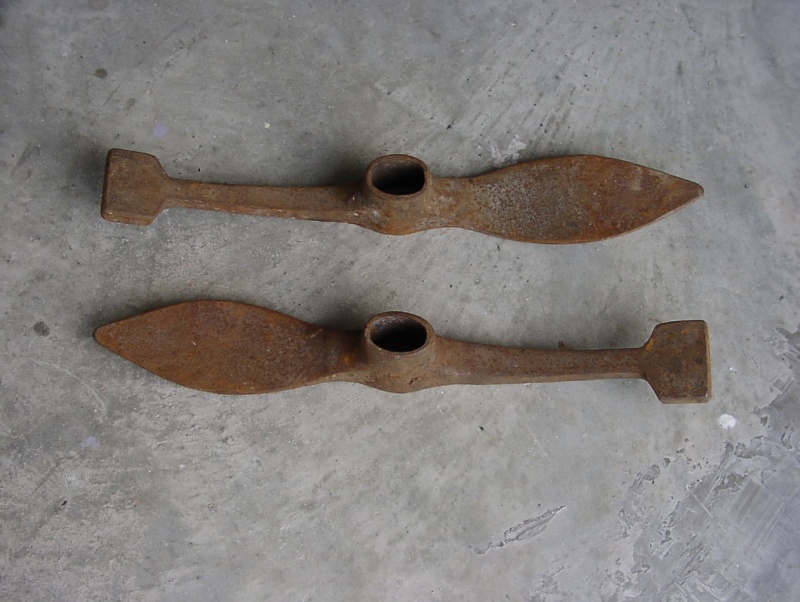

Battes.

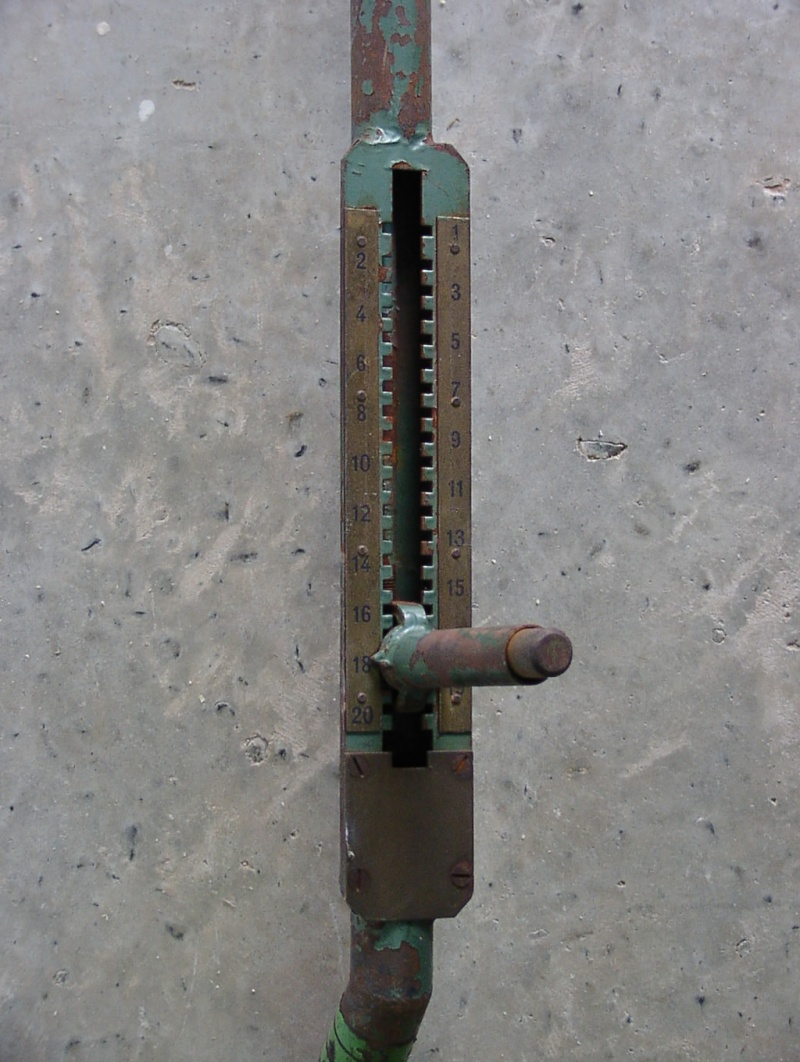

Pelle doseuse.
