Trucs et astuces

[Bruno PERES]

Bonsoir à tous,

Je me suis remis à la réalisation de mes MRT, et j'ai cherché des solutions pour reproduire certaines parties. Je vous propose de partager mes trouvailles et vous invite aussi à partager les vôtres sur ce fil.
Si les trucs et astuces deviennent trop nombreuses (ce que j'espère !), peut-être pourrons-nous envisager un sous-forum avec un fil par astuce ou par thème.

[Bruno PERES]

1ère astuce : réalisation de ressorts

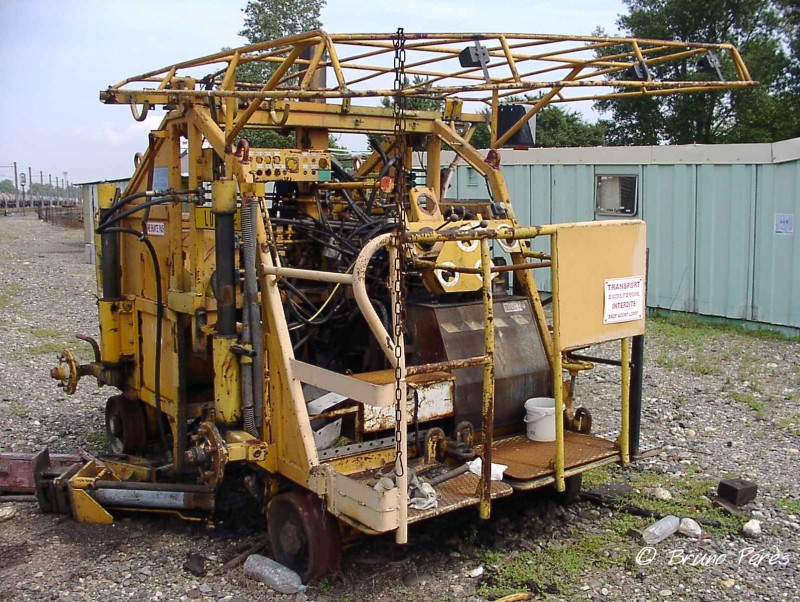

On peut voir des ressorts verticaux sur cette photo. Comment les réaliser ? J'ai coupé un morceau de câble électrique multibrins de 12cm environ. J'ai prélevé un brin qui fait 0,1mm de diamètre. J'ai ensuite enroulé ce brin sur une corde à piano de 0,3mm en prenant soin de bien serrer les spires les unes sur les autres. Et voici le résultat, un ressort de 0,8mm de diamètre et de 12mm de long.

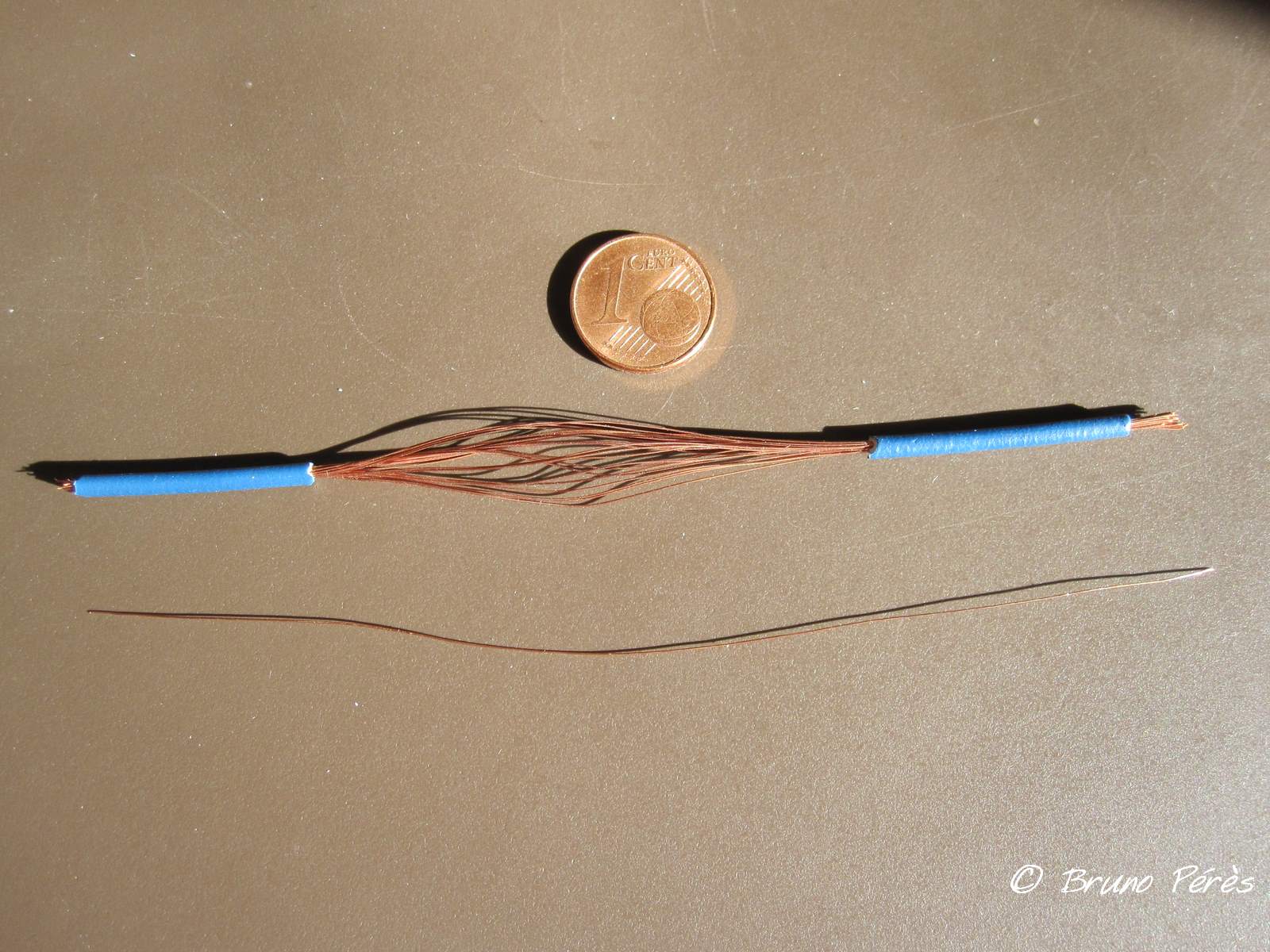

Câble multibrins

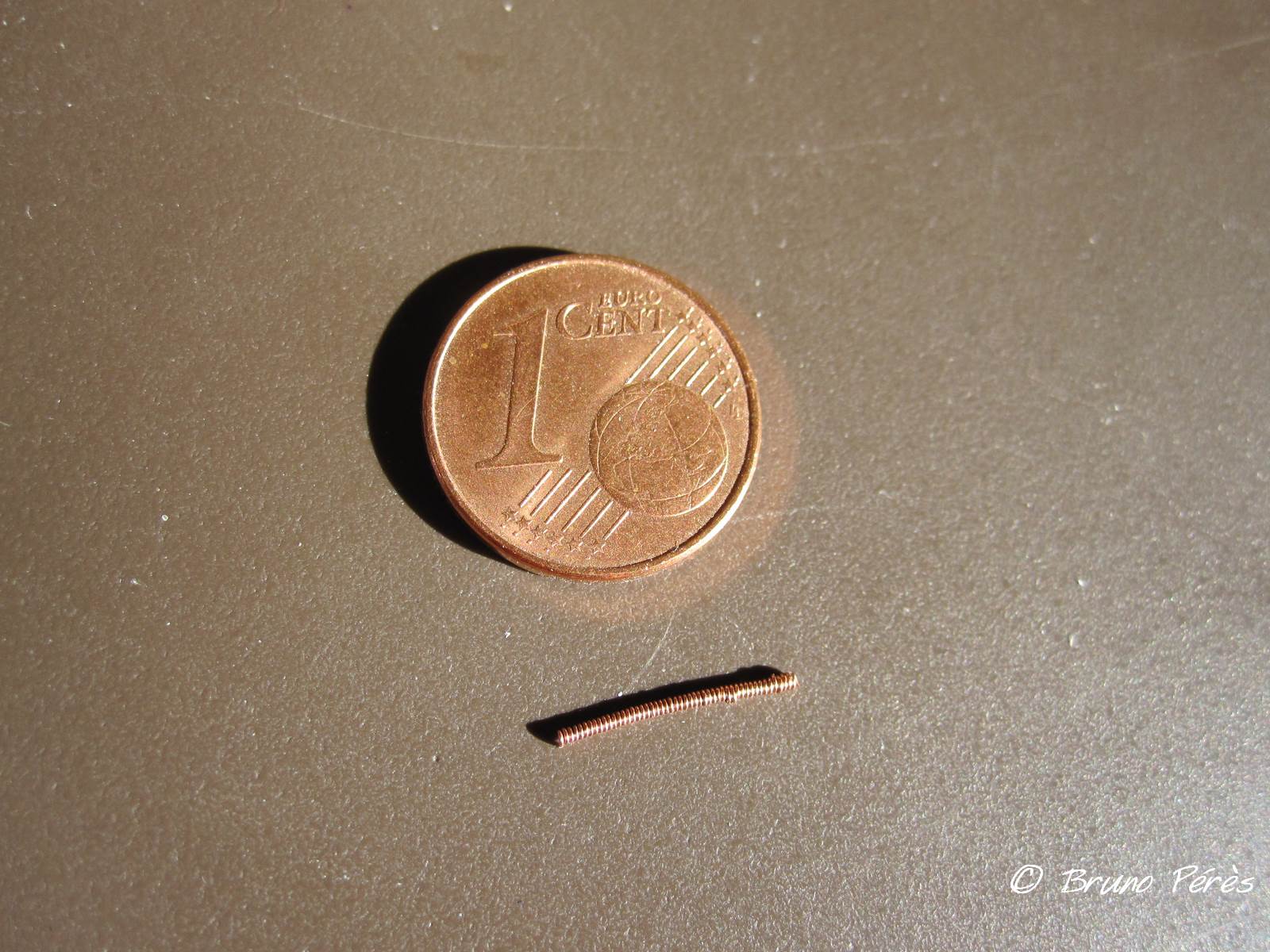

Ressort

[Bruno PERES]

2ème astuce : réalisation de câbles torsadés

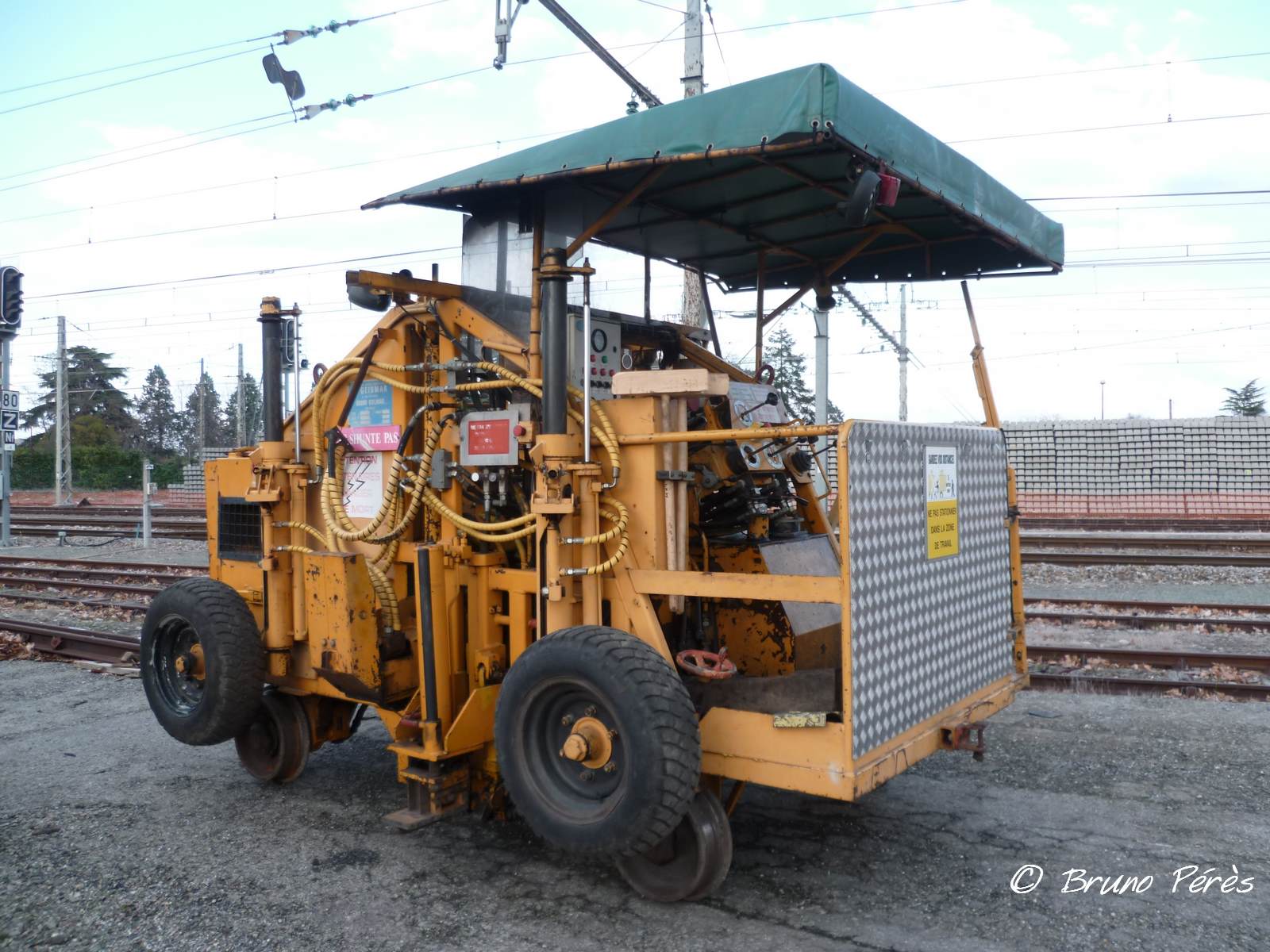

J'ai cherché cette fois à reproduire des gaines protégeant (?) les tuyaux hydrauliques. Je ne suis pas certain d'avoir réussi et de vouloir utiliser cette trouvaille, mais on ne sait jamais, ça peut servir à l'un d'entre vous, pour reproduire des élingues par exemple

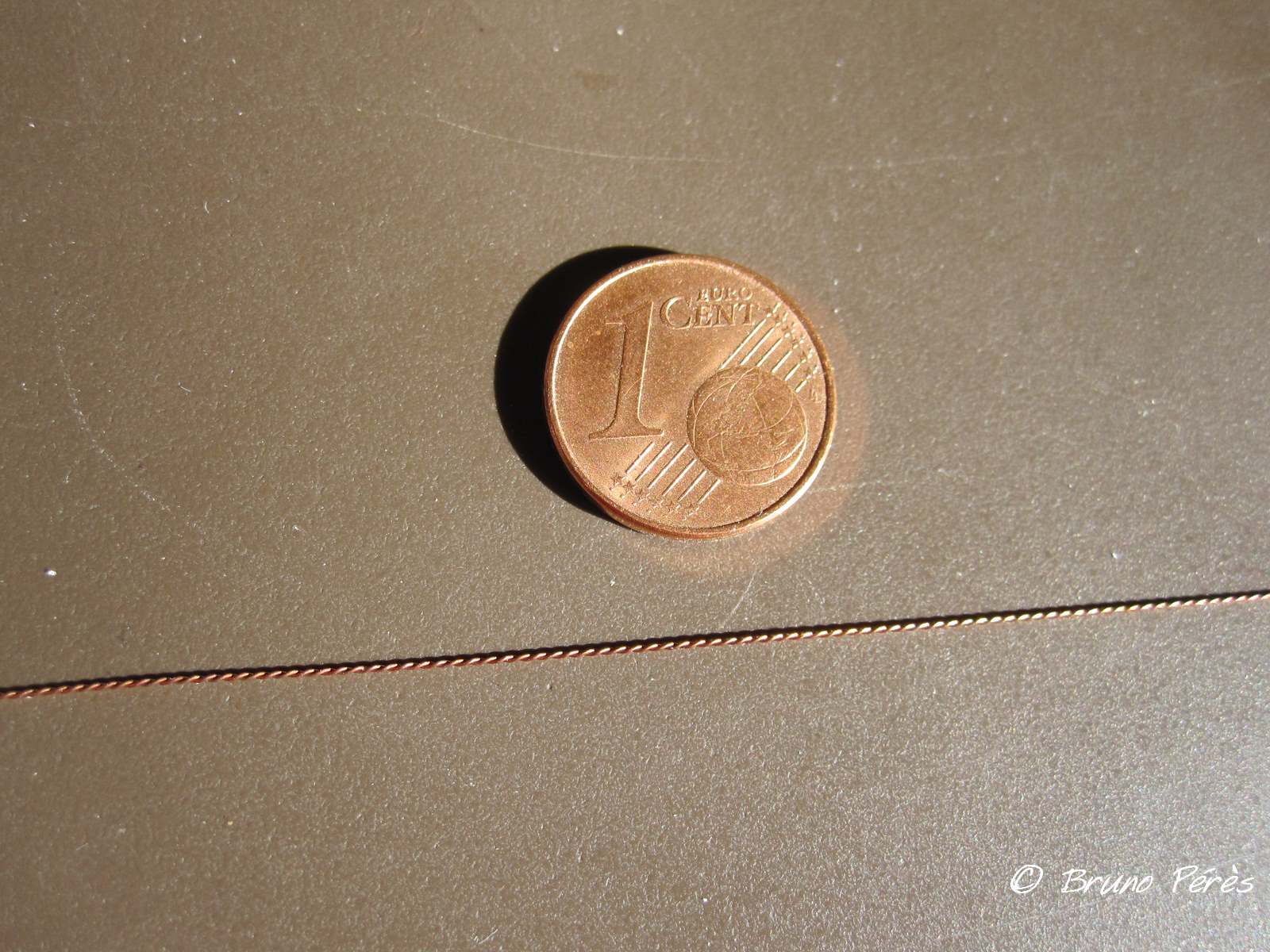

Je suis parti de la même base que pour la 1ère astuce, mais j'ai prélevé 2 brins. Je les ai ensuite torsadés assez finement pour obtenir la pièce ci-dessous.

[yoyo ttx 59]

Salut Bruno
Cela fait du bien de retravailler sur du matériel roulant hein .
Petite question .
As tu la largeur de la gaine de protection et le diamètre de ton tuyau
Car j'ai peut être une idée ( Et oui , chez moi aussi la cafetière bout ) .

[Bruno PERES]

Salut Hervé,

En congés ce soir pour une semaine, je vais en profiter
Qu'entends-tu par tuyau ?
La gaine fait 2,5mm de diamètre extérieur.

[yoyo ttx 59]

Salut Bruno

Salut Hervé,
En congés ce soir pour une semaine, je vais en profiter ;

Je devais être en congés cette semaine , mais vu le manque de personnel , reporter en Juin .

Salut Hervé,
Qu'entends-tu par tuyau ?

Le tuyau a l'intérieur de la gaine de protection .

[Bruno PERES]

L'intérieur de la gaine fait environ 1,2mm. Difficile de le dire avec précision puisque la gaine est souple
Tu nous partageras ta trouvaille si elle vaut le coup

[yoyo ttx 59]

Salut Bruno
OK , cela me donne une petite idée pour la taille réel .
En plus il y a deux tailles différente de tuyaux sur la MRT .
Le plus gros a l'air de ce rapprocher de ce que j'ai au travail sur mes groupes hydraulique .
Je vais regarder les cotes cette après midi pour les repasser a l'échelle HO , et ce week-end faire un essais de mon idée pour voir si ca marche et le résultat .

[yoyo ttx 59]

Salut Bruno
Voici déjà les cotes des gaines spirale réel :

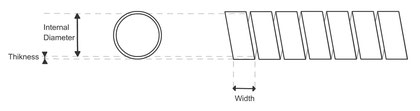

Gaine Spyrale=1.jpg (6.46 Kio) Vu 10522 fois

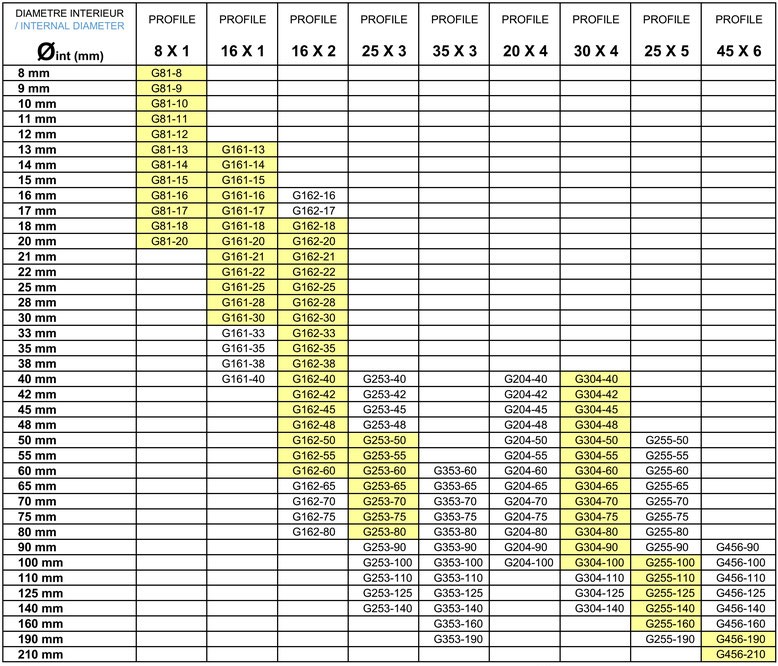

Le tableau ici présent te donne dans la colonne de gauche le diamètre intérieure de la gaine .
La rangé du haut te donne la largeur et l'épaisseur de la spire .
Les références dans le tableau ( ex : G81-8 ) te serviront pour choisir la gaine adaptée au diamètre du tuyau dans le deuxième tableau :

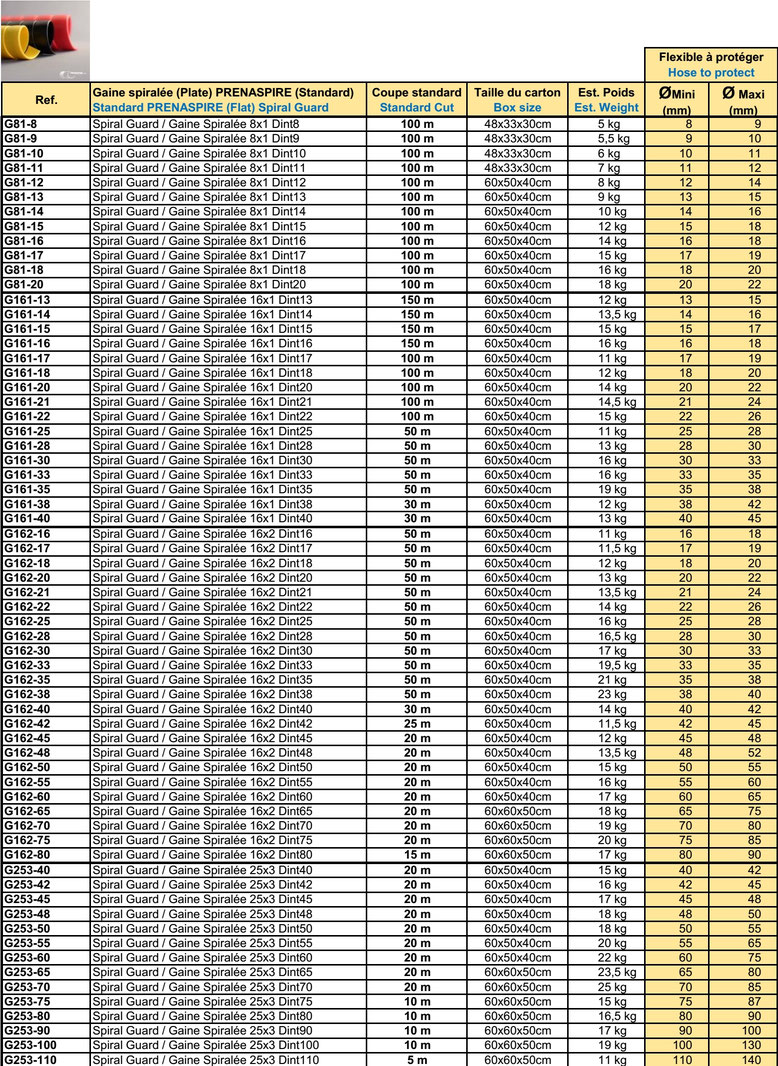

Gaine Spyrale=2.jpg (213.29 Kio) Vu 10522 fois

Dans ce dernier tableau tu retrouve la référence dans la première colonne de gauche .
Dans la deuxième colonne de gauche tu trouve la largeur et l'épaisseur suivit du diamètre intérieur .
Enfin dans les deux dernières colonnes de droite ( en jaune ) , les diamètres mini et maxi tu tuyau a protéger :

Pour savoir la longueur de gaine utile par rapport a la longueur de tuyau a protéger , il y a une formule toute simple que voici :
L gaine utile = L du tuyau x par diamètre du tuyau : par diamètre intérieur de la gaine .
Exemple :
Pour un tuyau de 2 m 62, de diamètre 38 mm extérieur, il te faut 2 M 84 de gaine en diamètre 35 mm intérieur .
C'est simple non .
Maintenant grâce a ce tableau nous connaissons les largeurs , l'épaisseur et les diamètres de gaines .
Il ne reste plus qu'a convertir les cotes au 1/87 .
Pour ma part au boulot j'ai mesurer une gaine épaisseur 2 mm ( = 0,0229 mm au 1/87 ) pour une largeur de 20 mm ( 0,229 mm au 1/87 ) et un diamètre extérieur de 30 mm
( = 0,344 mm )
Mon idée était de partir d'une plaque d'Evergreen d'épaisseur 0,13 ( ref : 9009 ) et de découper des longueurs correspondant a la largeur de la spire .
Et ensuite comme tu l'as fait , l'enrouler autour d'un support au diamètre voulu et chauffer légèrement pour maintenir en forme .
Mais seulement voila , trop épais ( donnerait une épaisseur de 11,3 mm en réalité ) et dur dur pour couper des bandes de 0,3 mm ( en arrondissant ) .
Mais je cherche encore .
Autrement il y avait un sujet de Didou sur l'ancien forum " Autho87 " , ou il expliquait ca méthode pour les réalisées sur la grue d'un grumier ( de mémoire ) .
Malheureusement l'ancien forum n'est plus visible , et le sujet n'est pas encore sur le nouveau forum .
Espérons qu'un membre du forum Autho87 passe par ici , et lance un appel a Didou .
A plus , je retourne un peu a l'atelier me dégourdir les doigts .

[Bruno PERES]

Bonjour Hervé,

Merci pour toutes ces infos très utiles, même s'il va être difficile de les mettre en œuvre à notre échelle et pour les MRT Peut-être avec du papier à rouler les cigarettes

Pour info de ce qui ne connaissent pas, voici le lien vers le sous-forum des trucs et astuces du forum d'Autho87. J'avoue avoir eu l'idée de créer notre sous-forum en lisant celui d'Autho87

[vic17]

Petite vidéo trouvée sur internet
https://youtu.be/_lIFWsRW8w8

[yoyo ttx 59]

Salut Victor
Sympa comme vidéo , belle trouvaille .
Moi j'ajouterai un petit plus sur certains wagons .
Un petit coup de noir mat sur certains caoutchoucs amortisseurs de ridelles .
C'est un petit détail peu visible , mais lorsque l'on regarde de plus prêt ca change tout .
Bon , je dis ca , mais je dis rien .
