par **leti35** » 24 Fév 2014 20:52

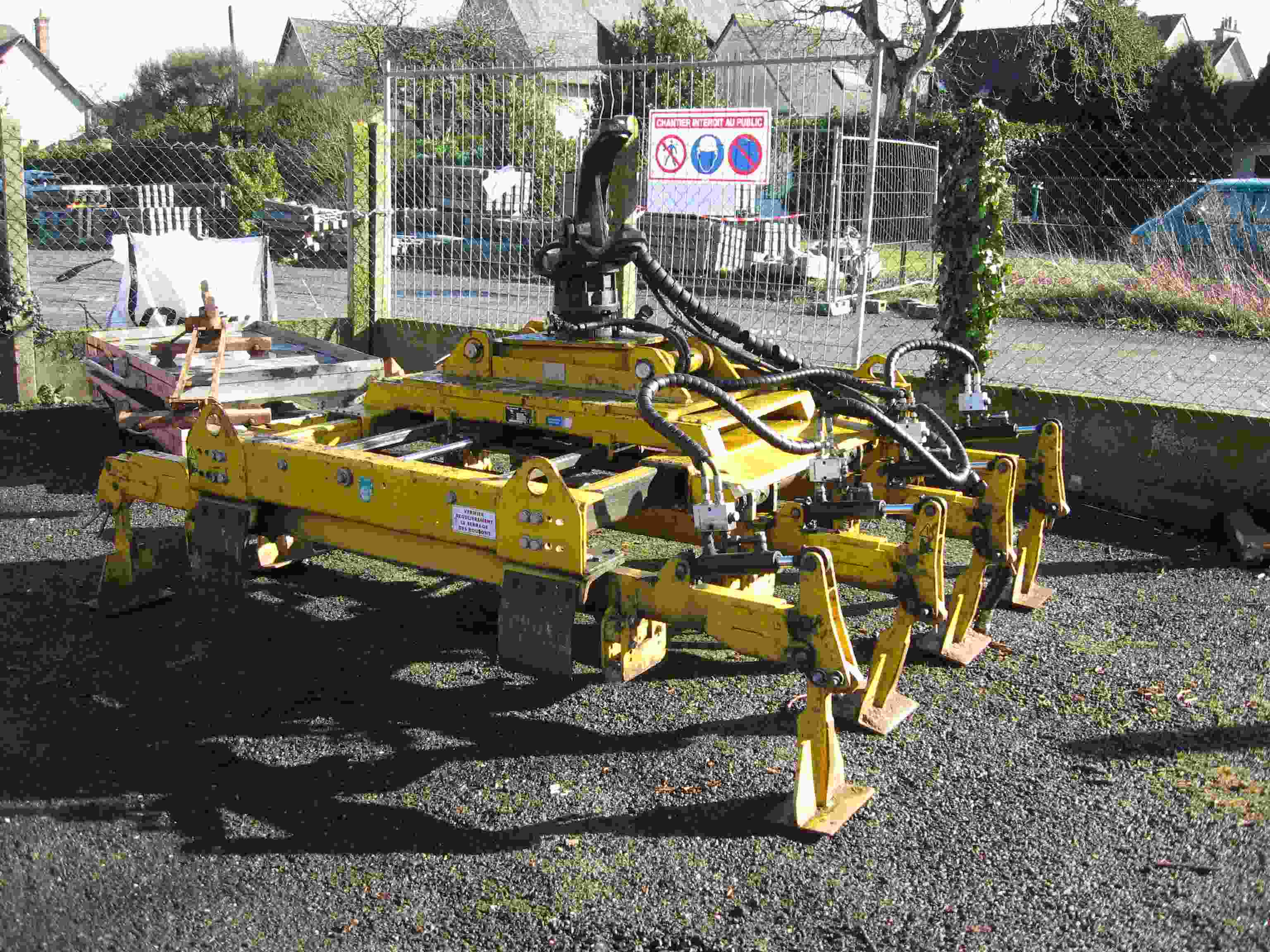

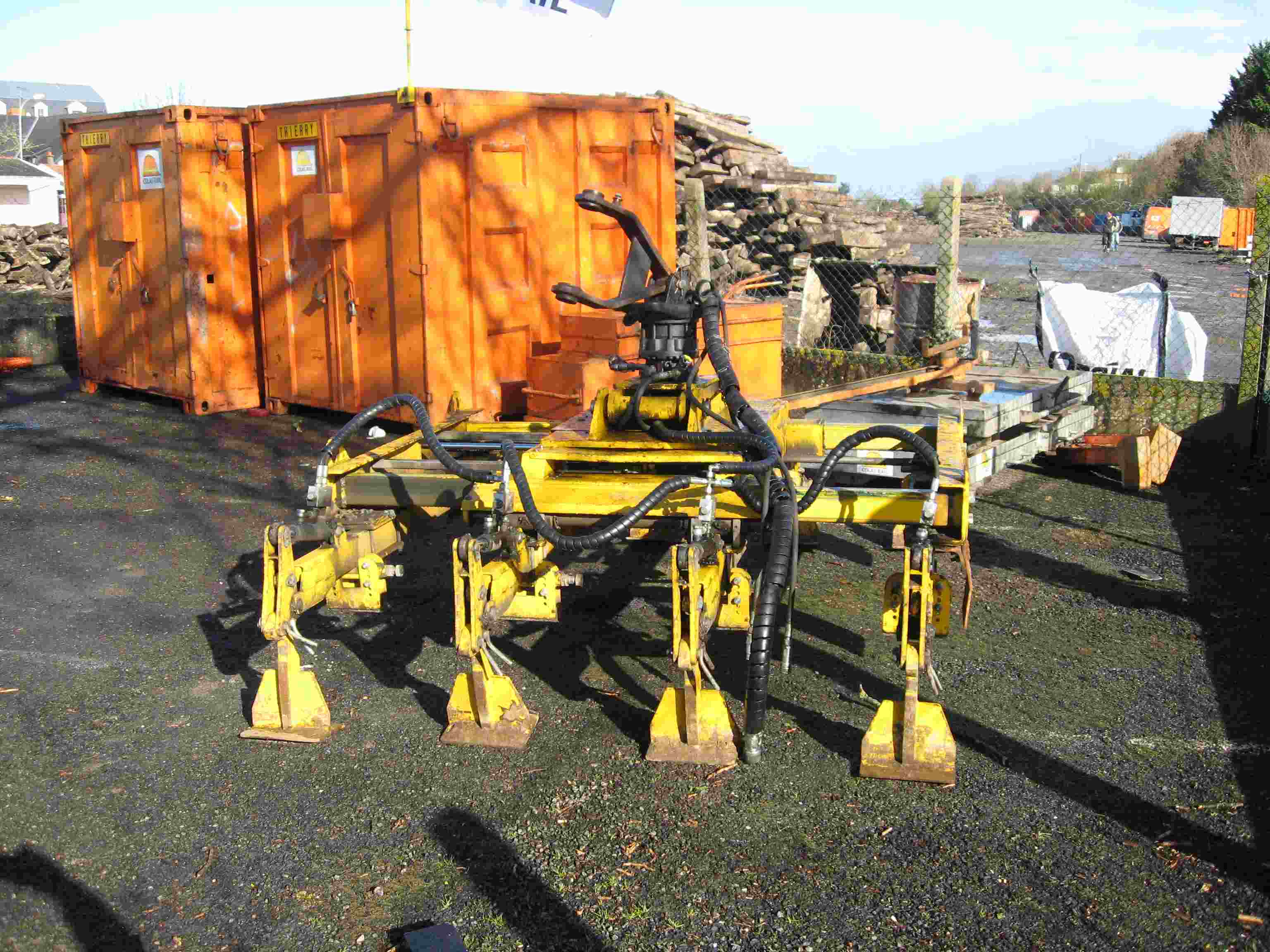

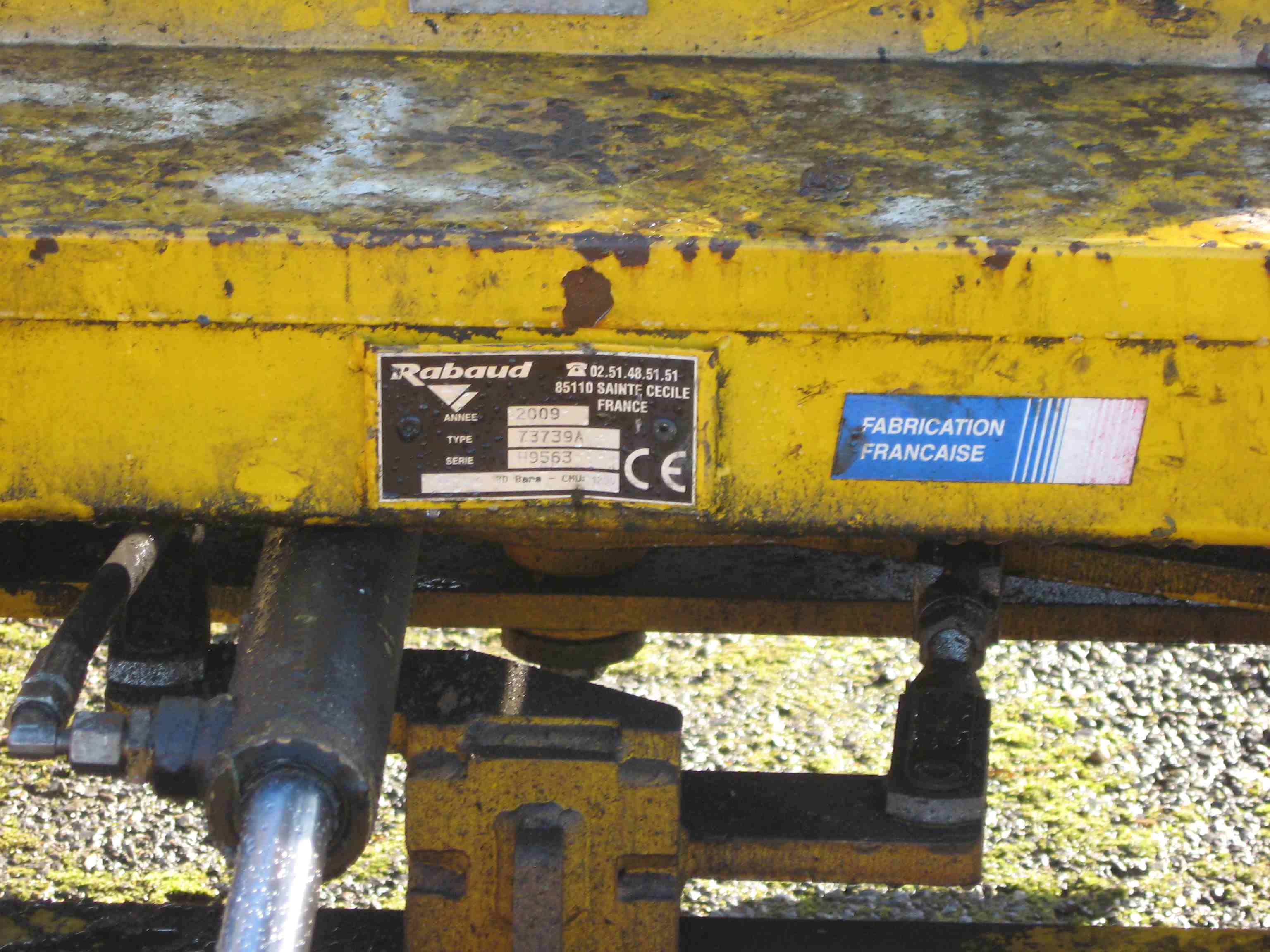

bonsoir, voici des photos d'une pince à traverses COLAS-RAIL de marque "RABAUD" type 73739A prises sur le RVB Dol de Bretagne - Avranches le 19/02/2014

amicalement, léon

par **yoyo ttx 59** » 12 Oct 2014 12:04

Salut a tous :coucou:

Voici un petit matériel qui équipe une pelle UNAC 22 TRR chez ETF .

Je ne sais pas si il s'agit d'un Tiltrotator , mais c'est du ENGCON de type : SK15960 ( plaque sur la partie basse ) .

Photos prisent le 11/10/2014 a Hazebrouck sur le chantier de changement d'appareils de voies au niveau du poste 2 :

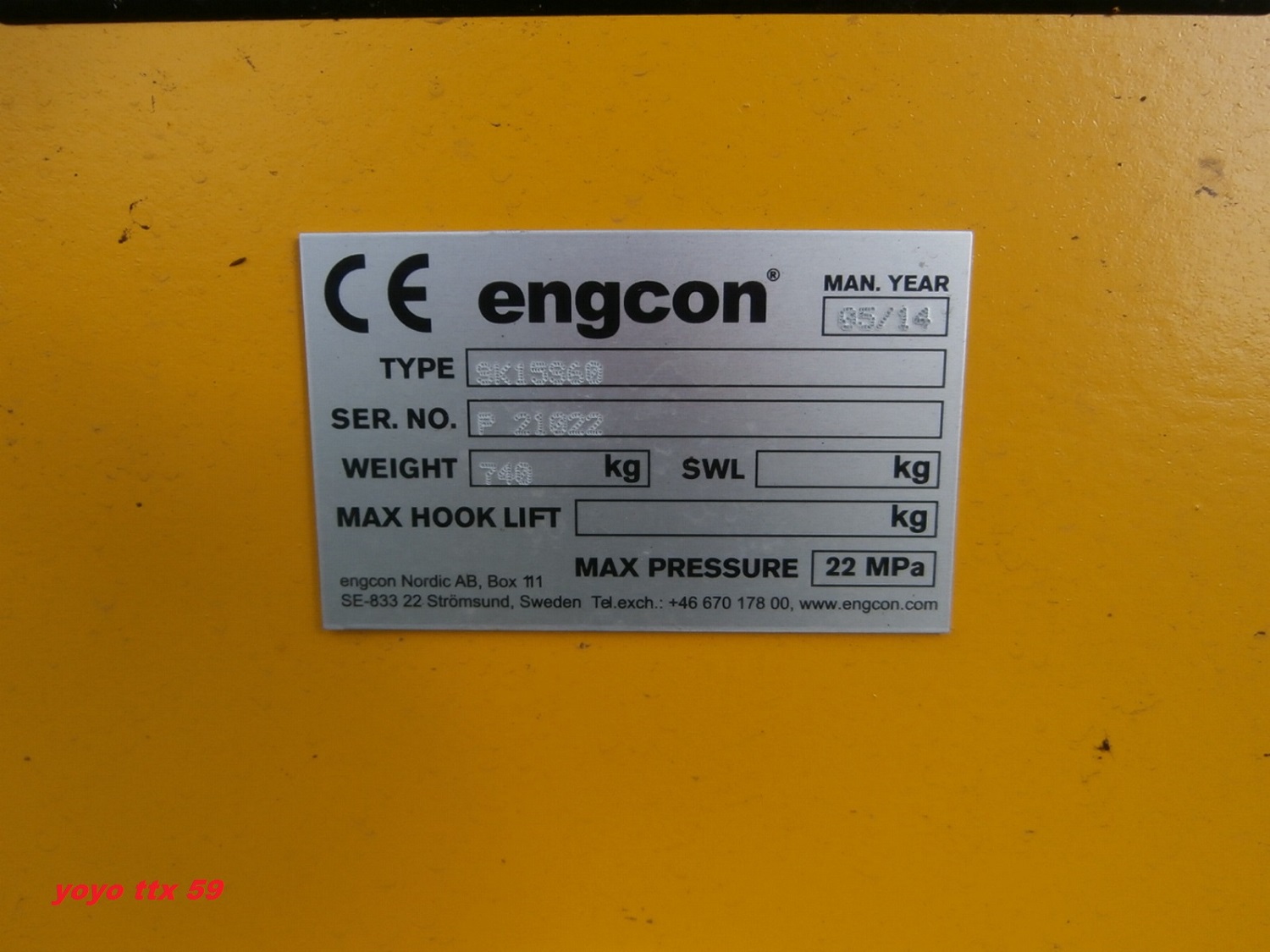

Plaque sur la partie basse :

Plaque sur la partie haute :

Et voila .

par **Christophe** » 12 Oct 2014 22:02

C'est bien un tiltrotator Engcon. Il est équipé d'une pince à tri.

par **yoyo ttx 59** » 20 Oct 2014 20:57

Salut a tous :coucou:

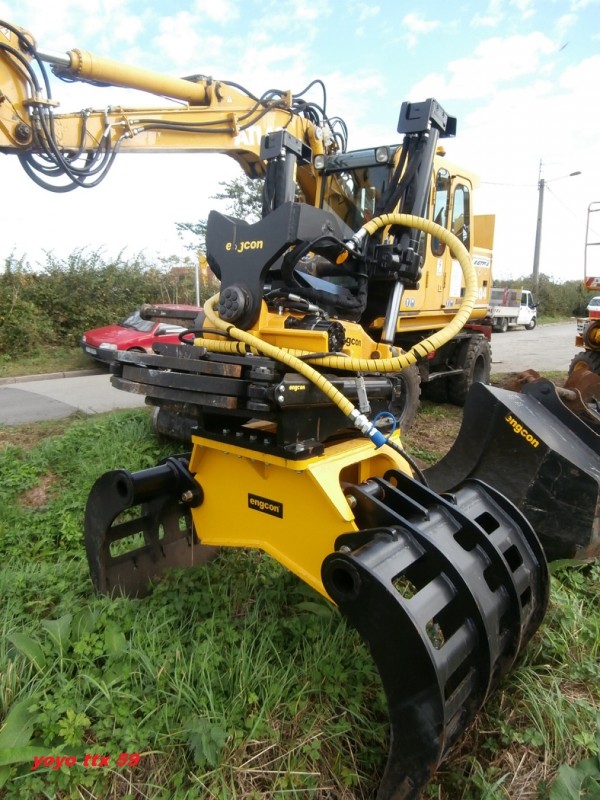

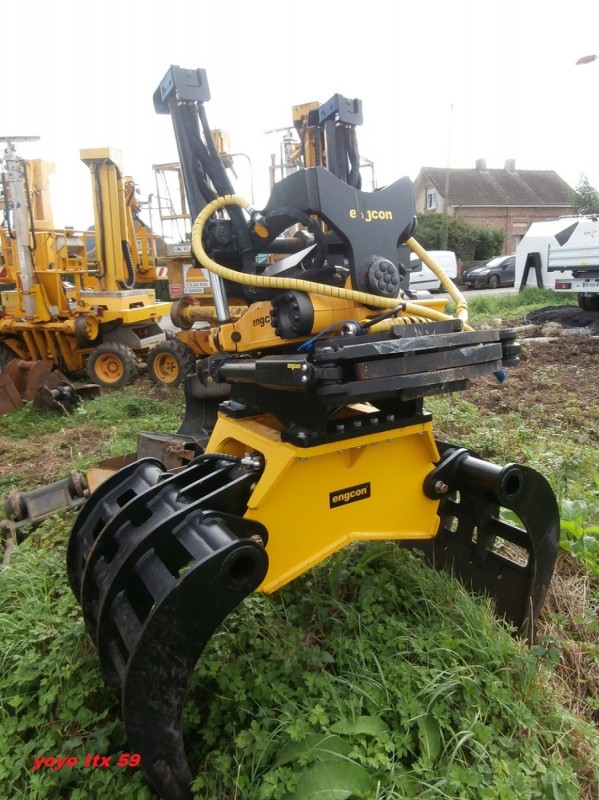

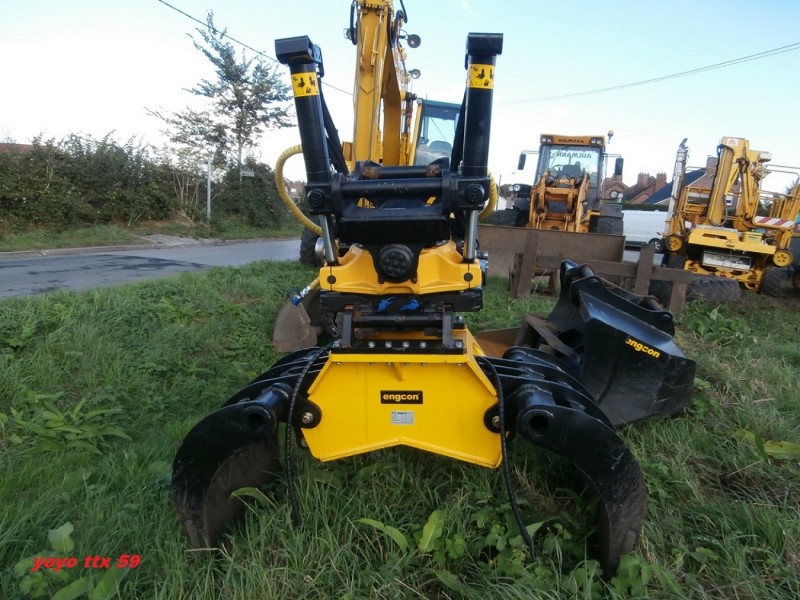

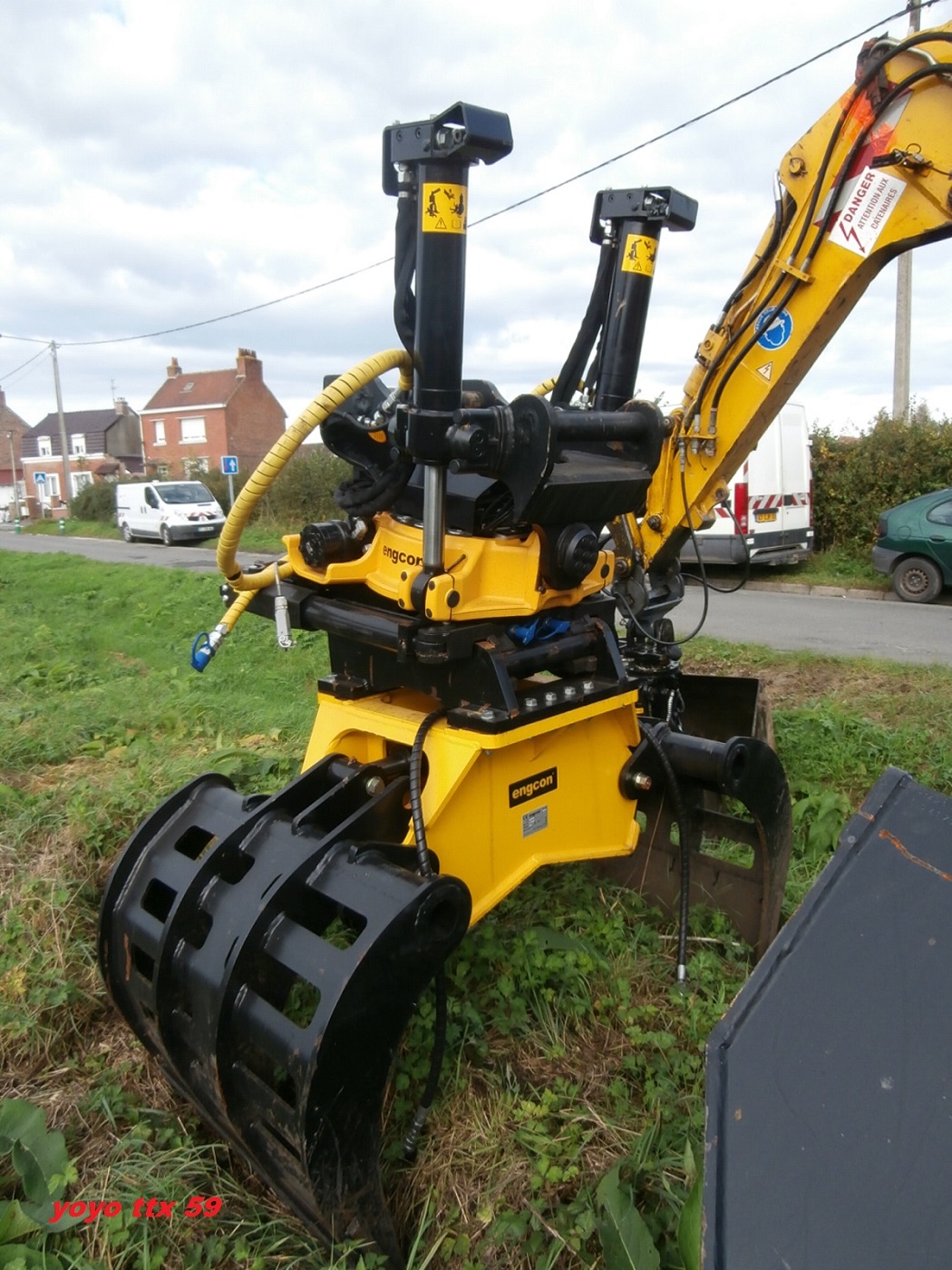

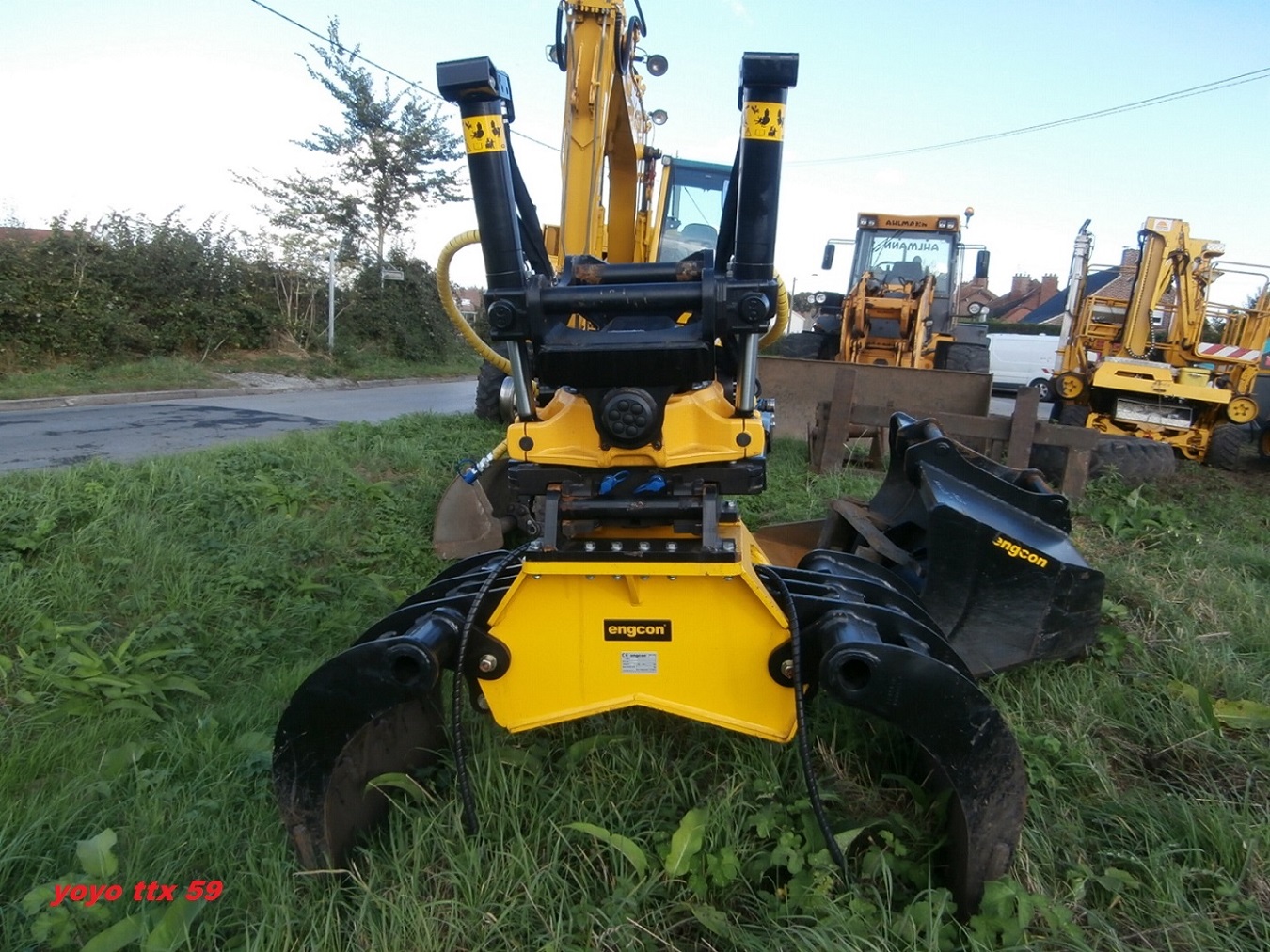

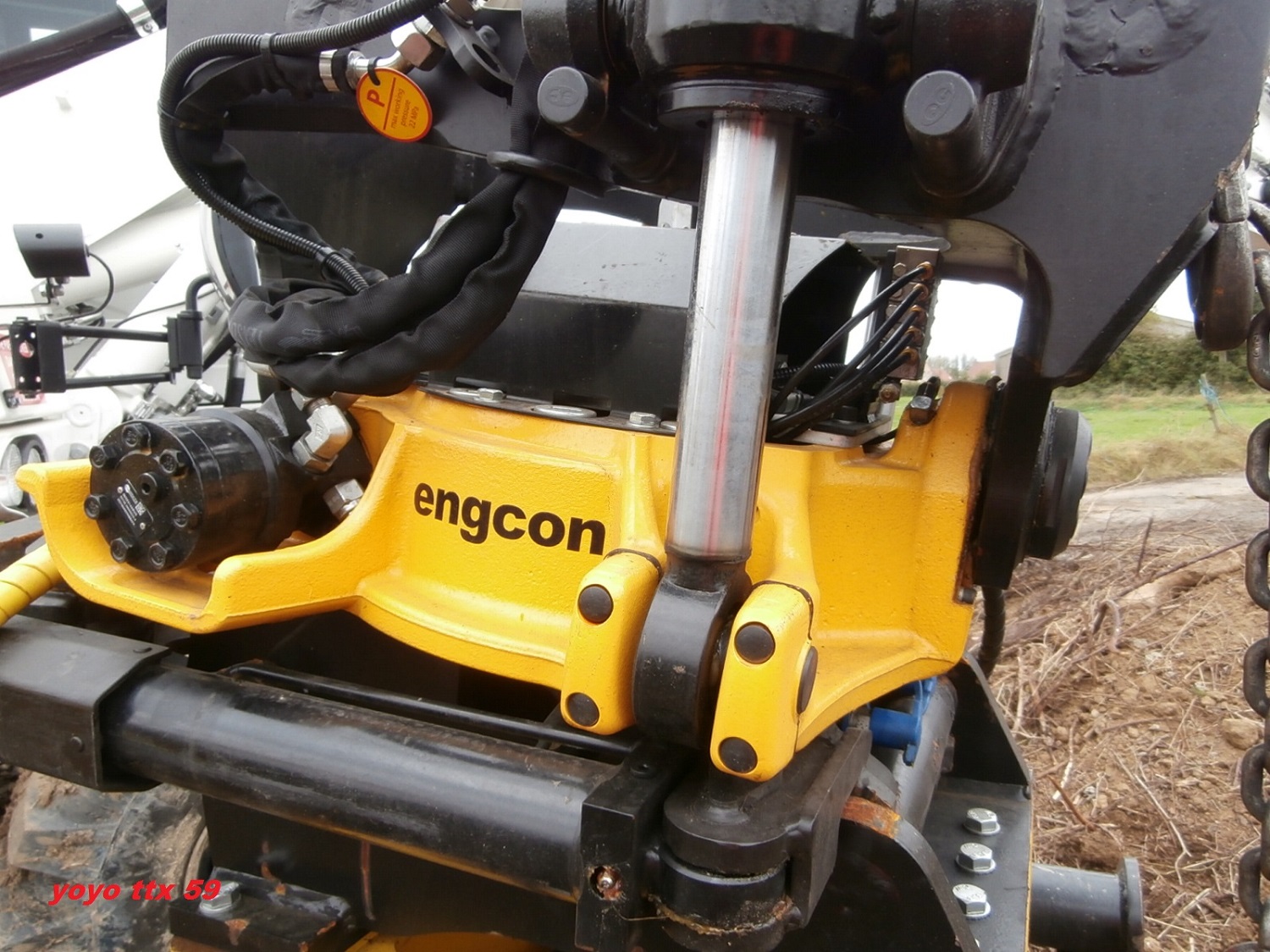

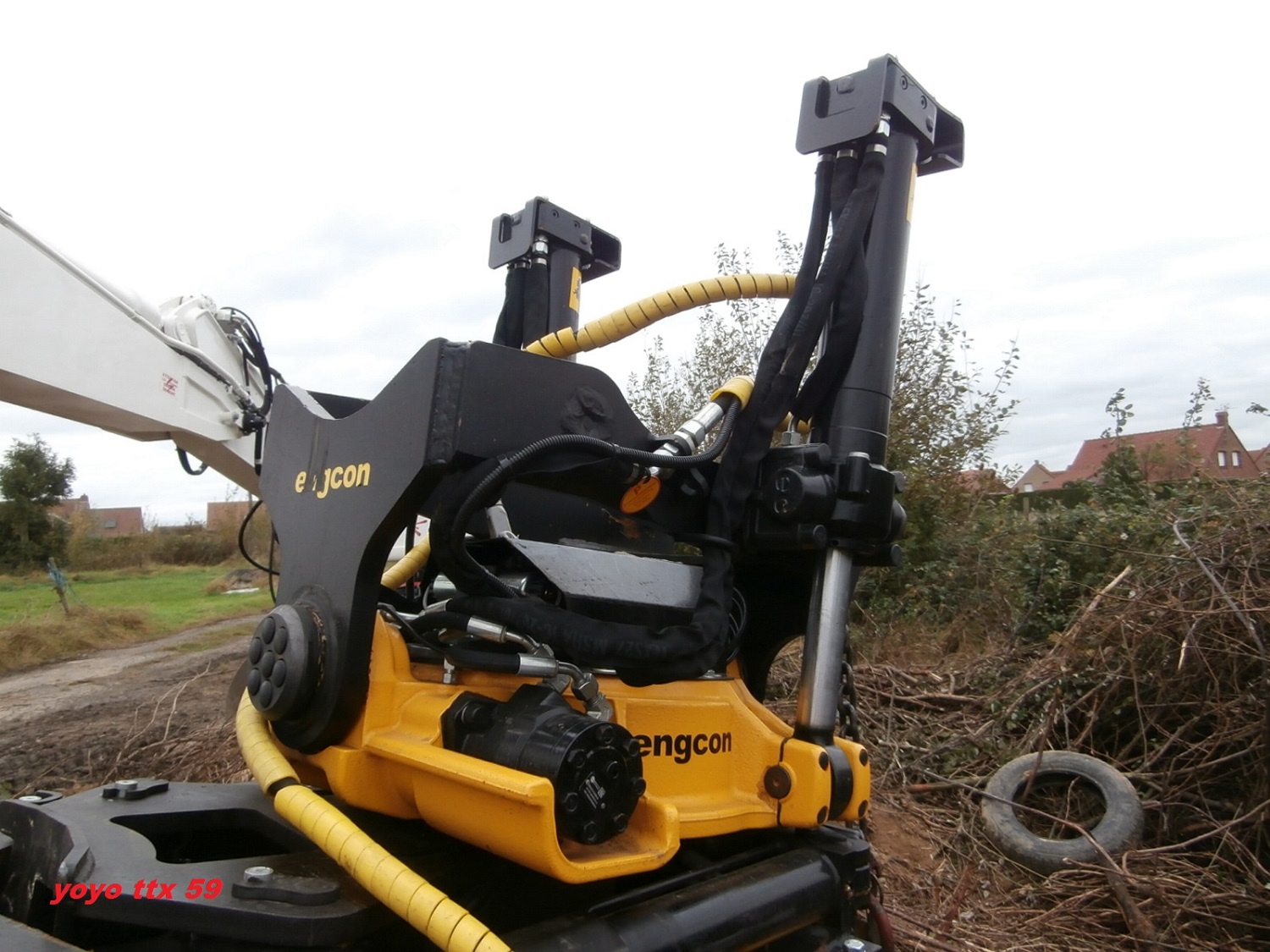

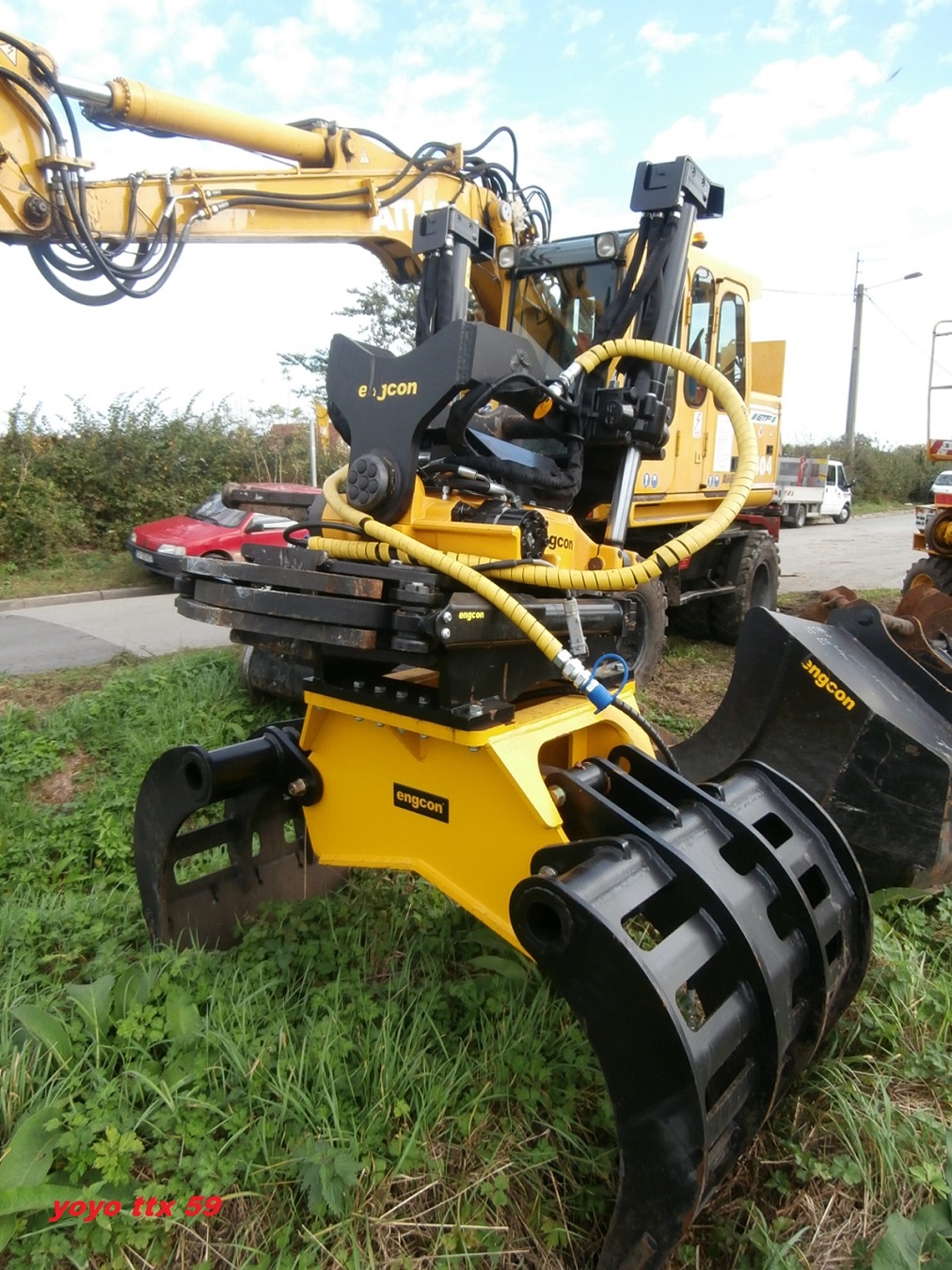

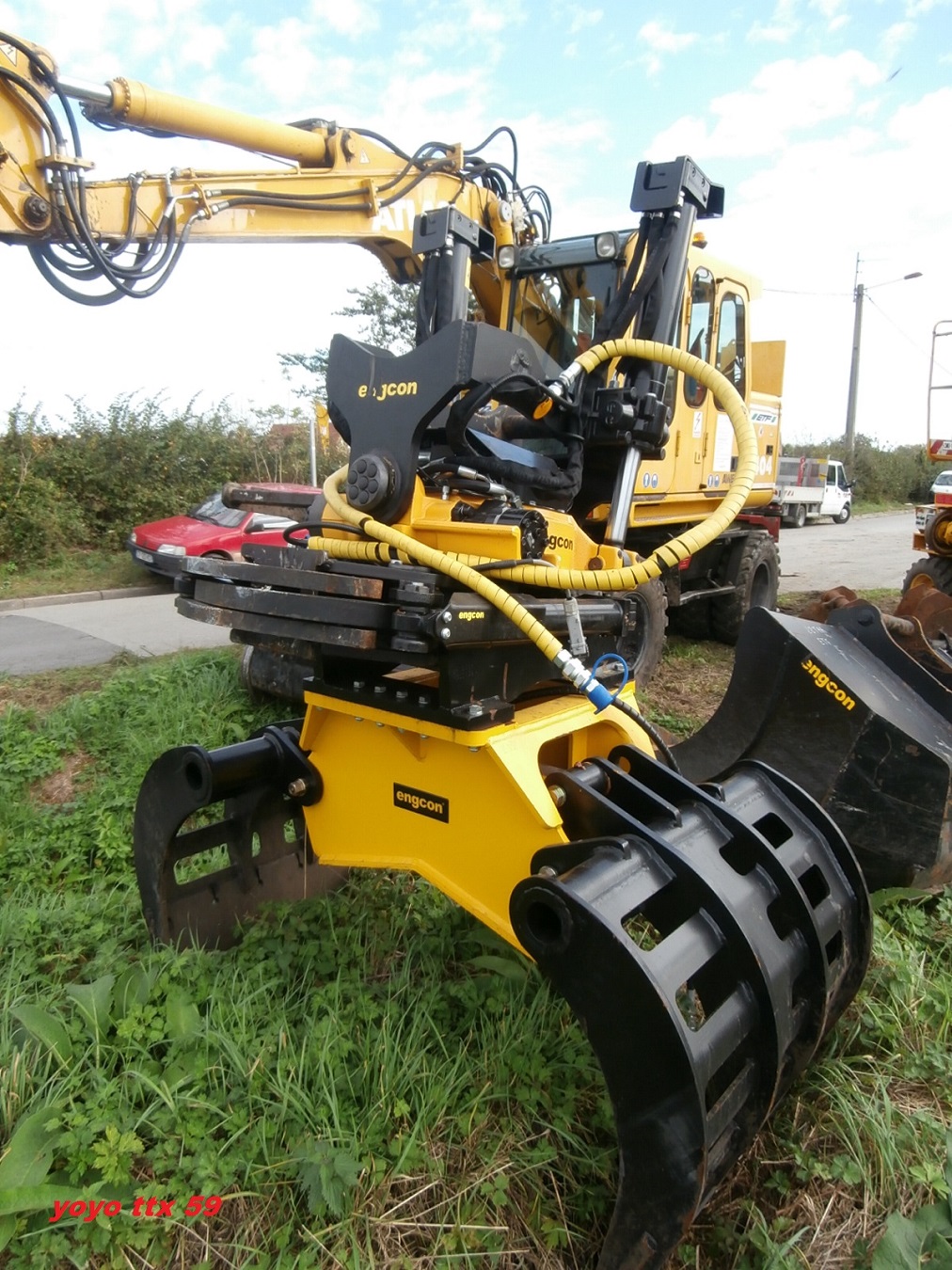

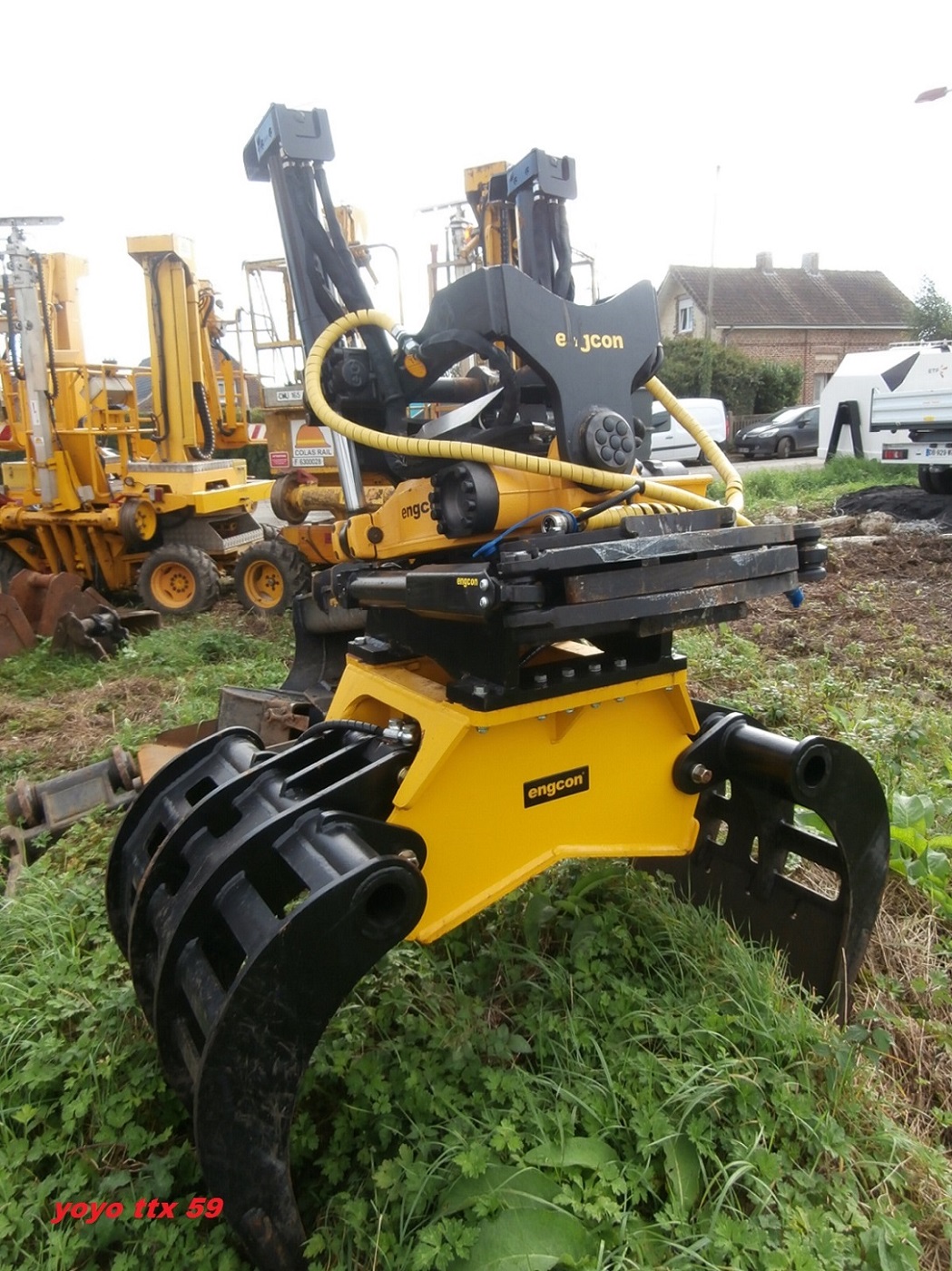

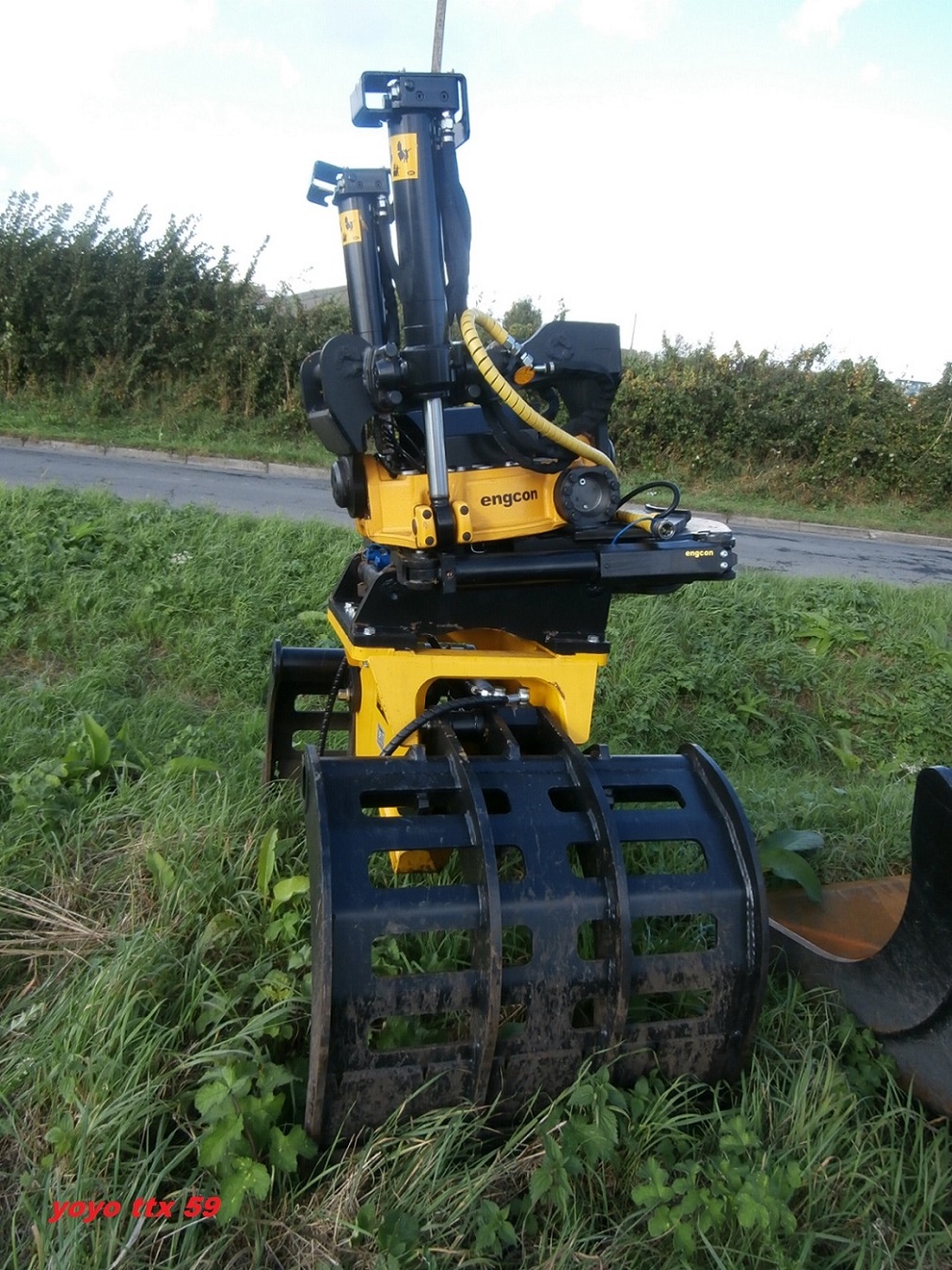

Voici quelques nouvelles prisent de vues de ce Tiltrotator a Hazebrouck le 19/10/2014 :

A suivre :

par **yoyo ttx 59** » 20 Oct 2014 21:01

La suite :

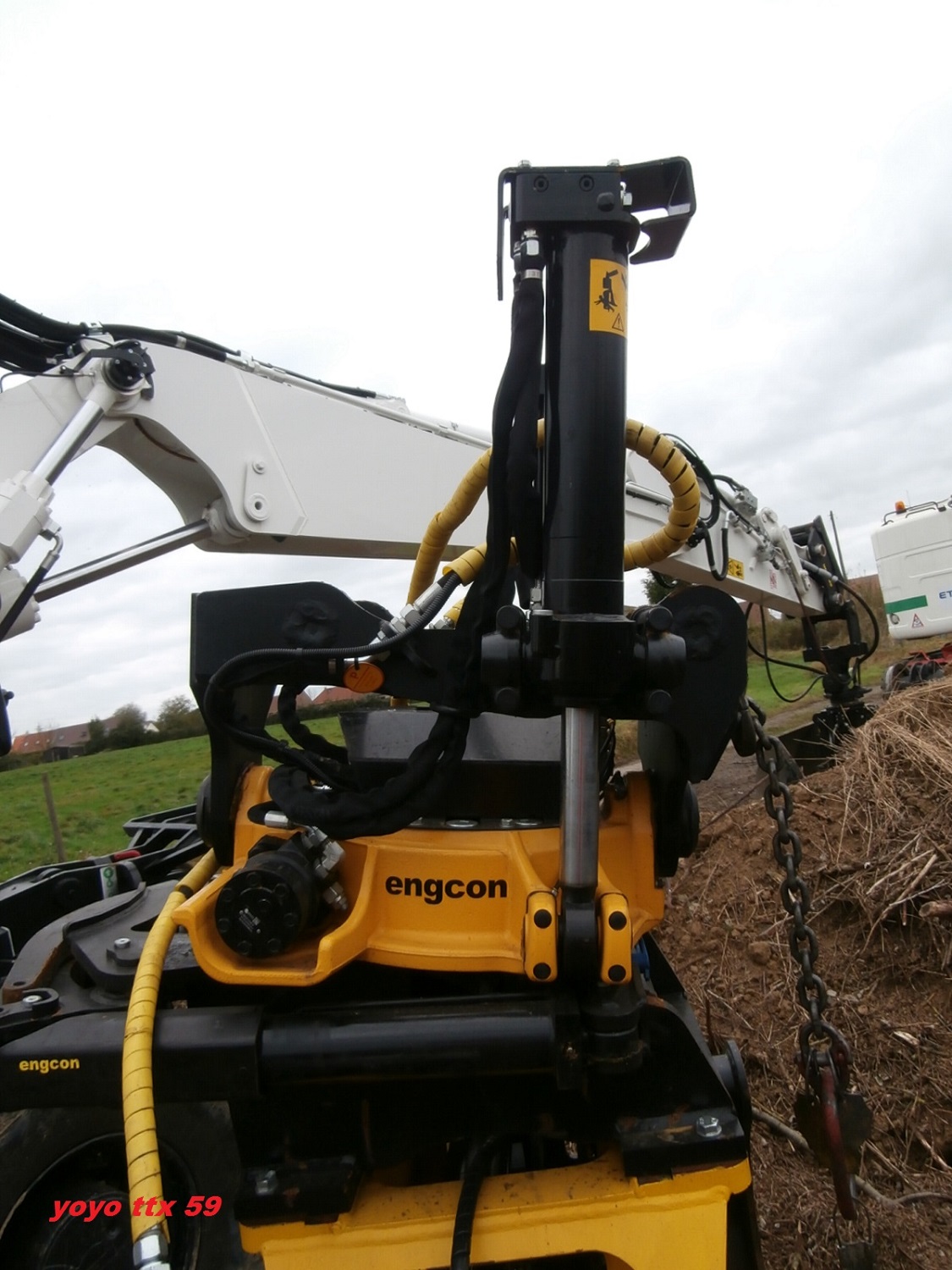

La partie haute :

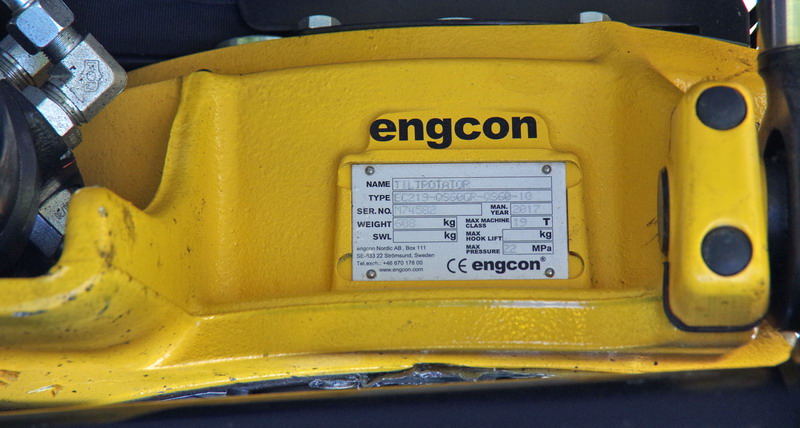

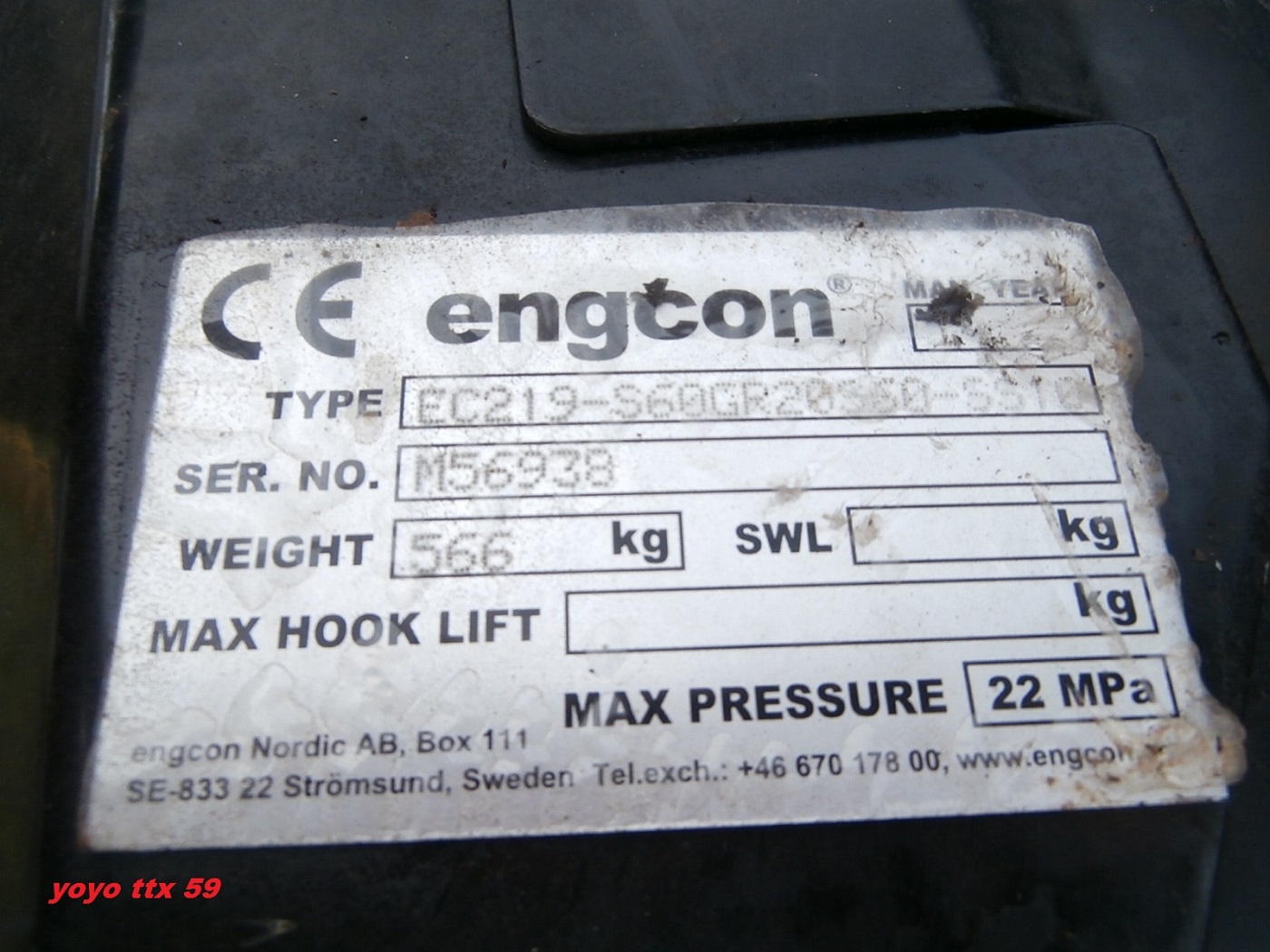

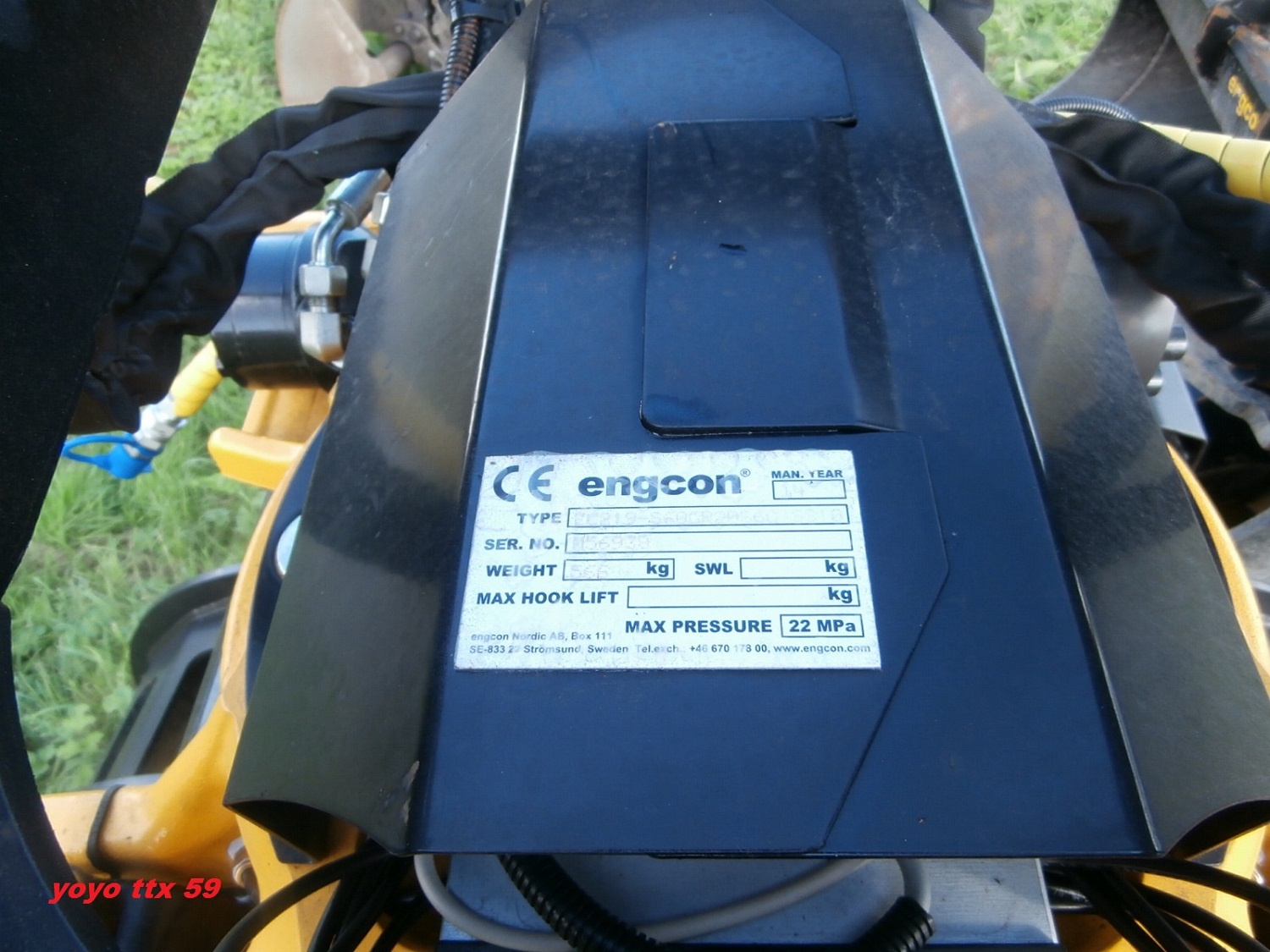

Et la plaque sur la partie haute ( plus lisible que précédemment ) :

Et voila .

par **RVB.fr** » 21 Oct 2014 08:34

J'offre une bière au premier qui le reproduit en H0 (fonctionnel, bien entendu!). :drunk:

Merci pour les photos, intéressant de voir ça de près.

par **yoyo ttx 59** » 25 Oct 2014 22:00

Salut a tous :coucou:

RVB.fr a écrit:J'offre une bière au premier qui le reproduit en H0 (fonctionnel, bien entendu!).

Merci pour les photos, intéressant de voir ça de près.

Pour les amateurs qui veulent relever le défit de notre ami RVB.fr ( :coucou:

) , voici quelques détails de plus :siffle:

.

Photos prisent pour les amateurs ( exprès pour vous ) ce jour a Hazebrouck .

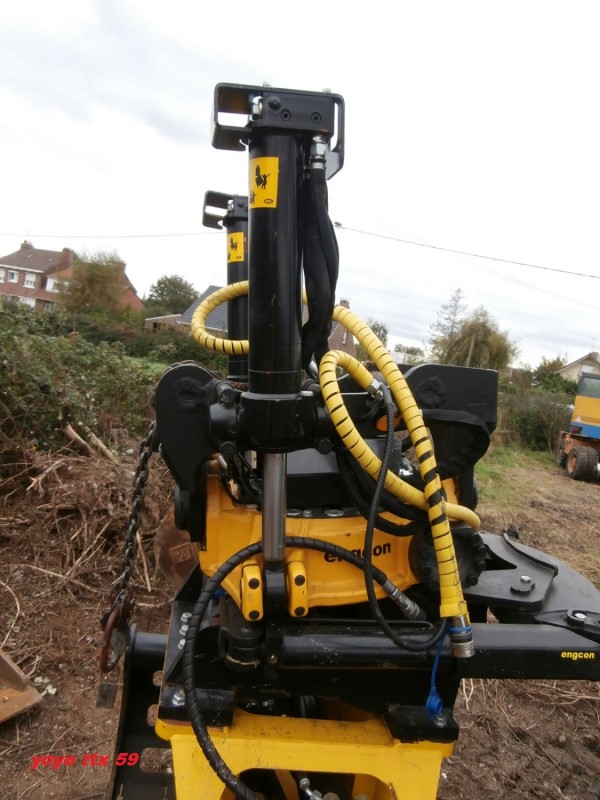

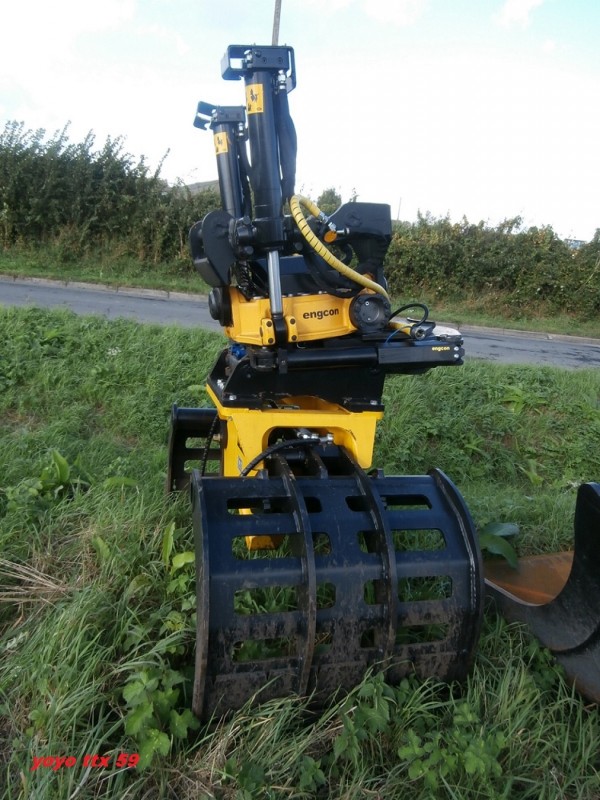

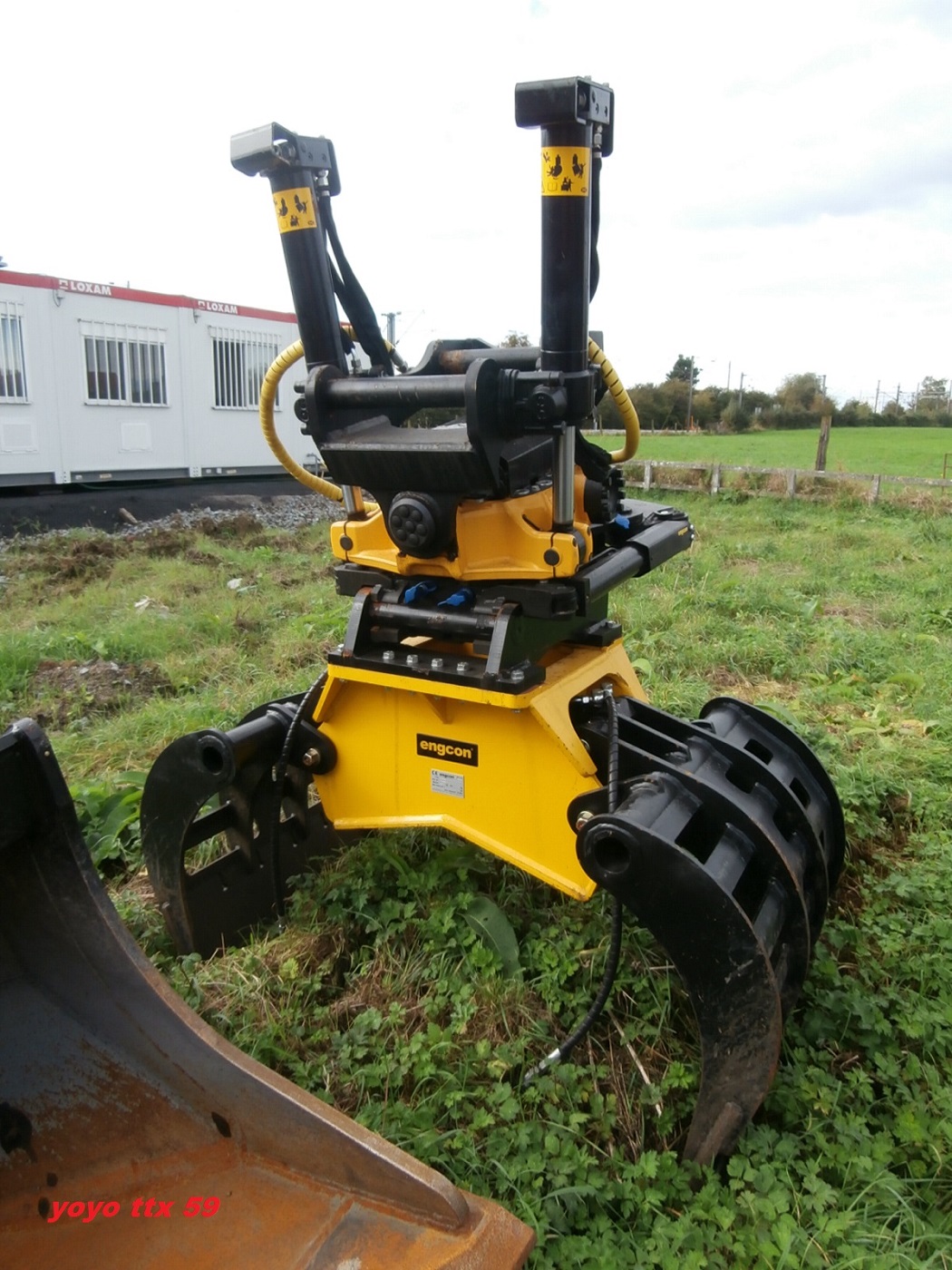

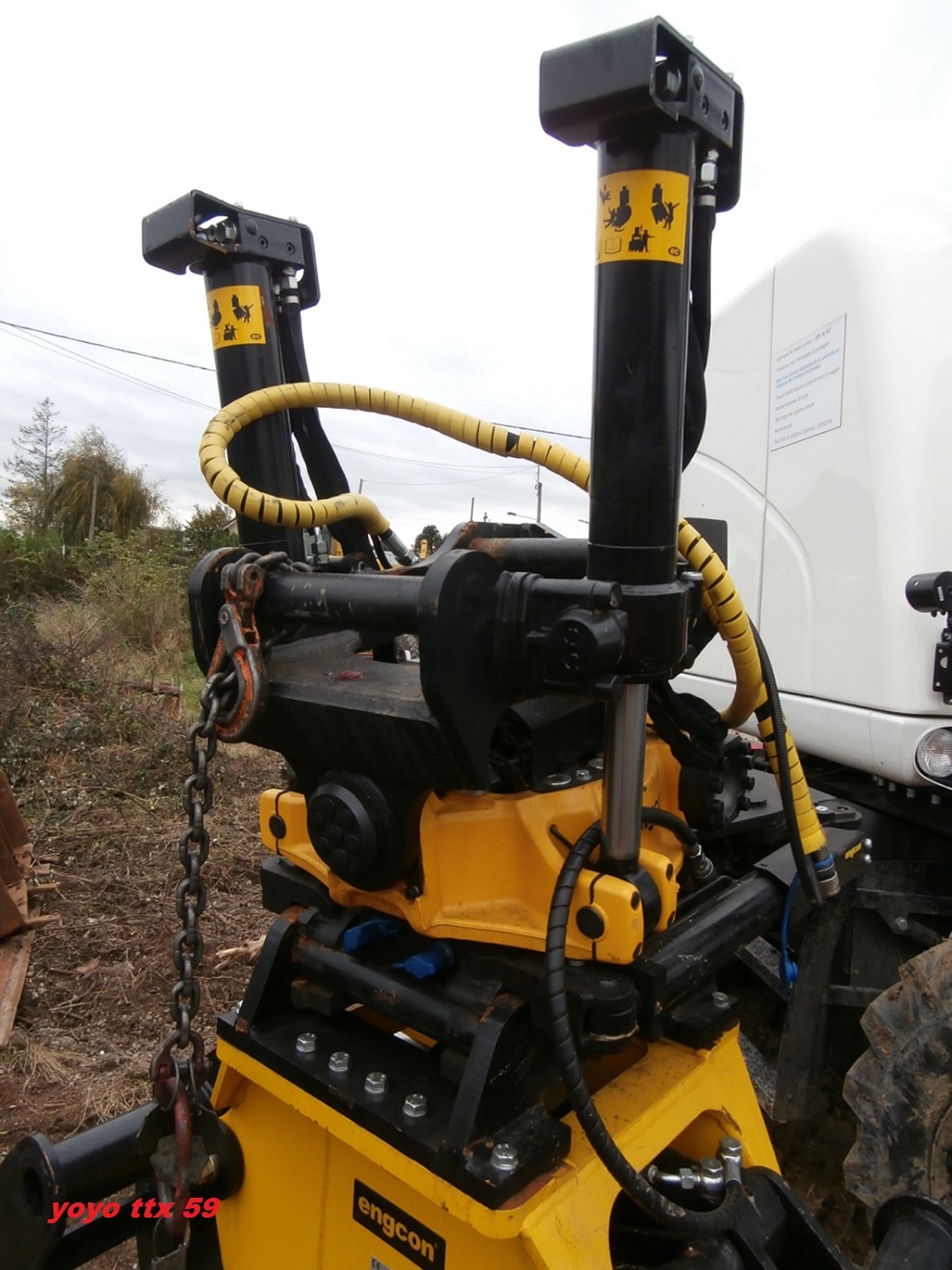

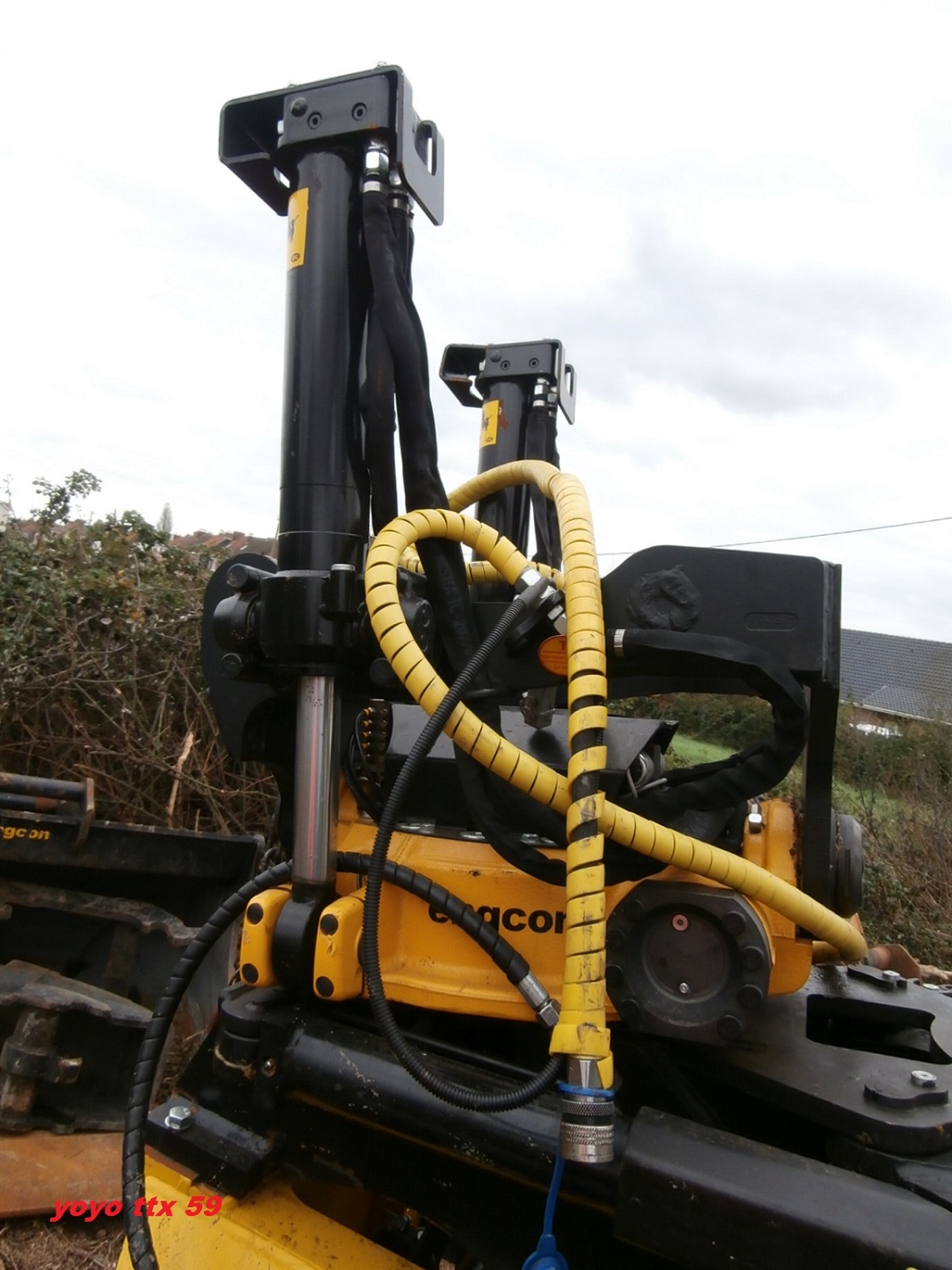

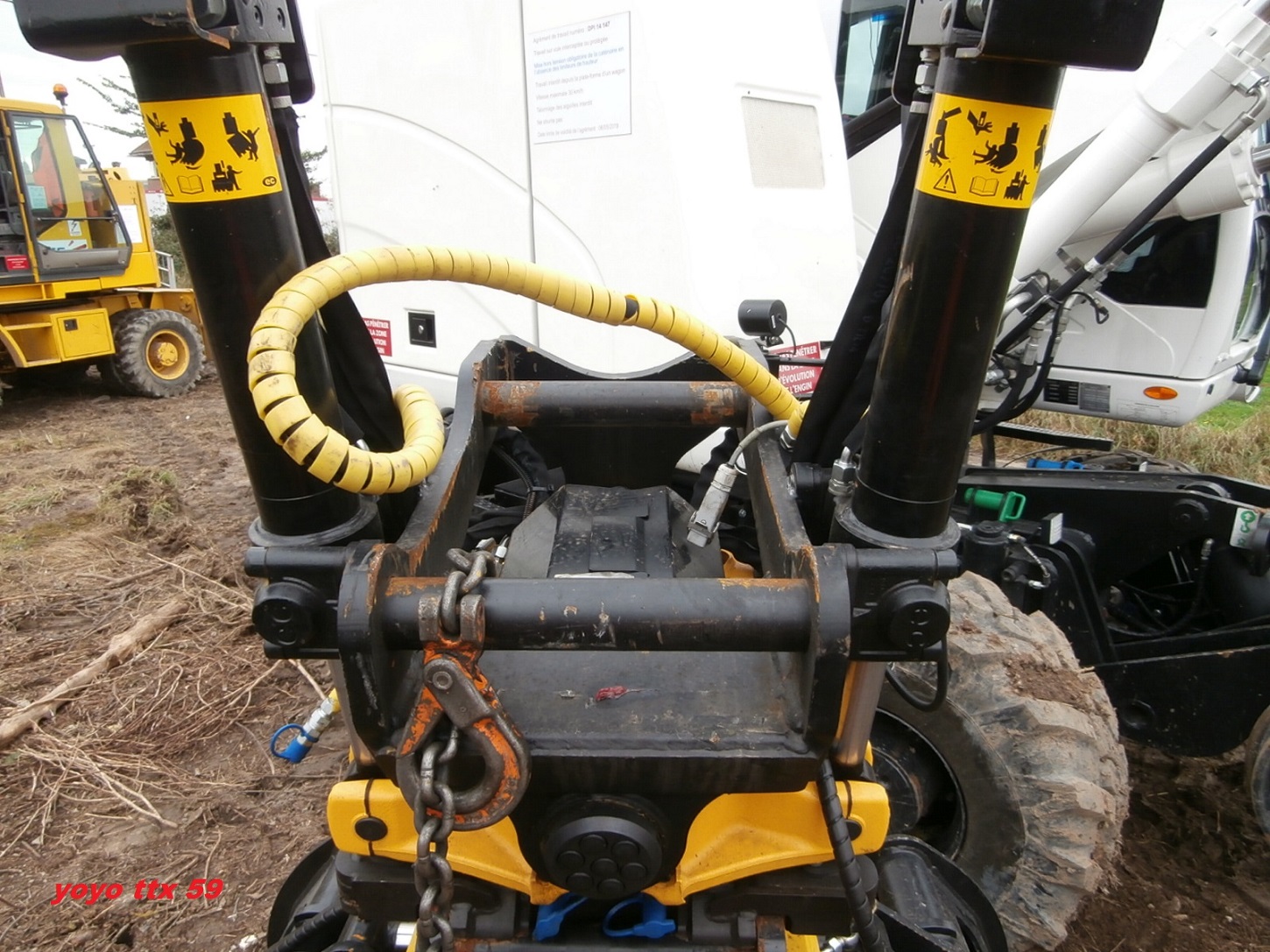

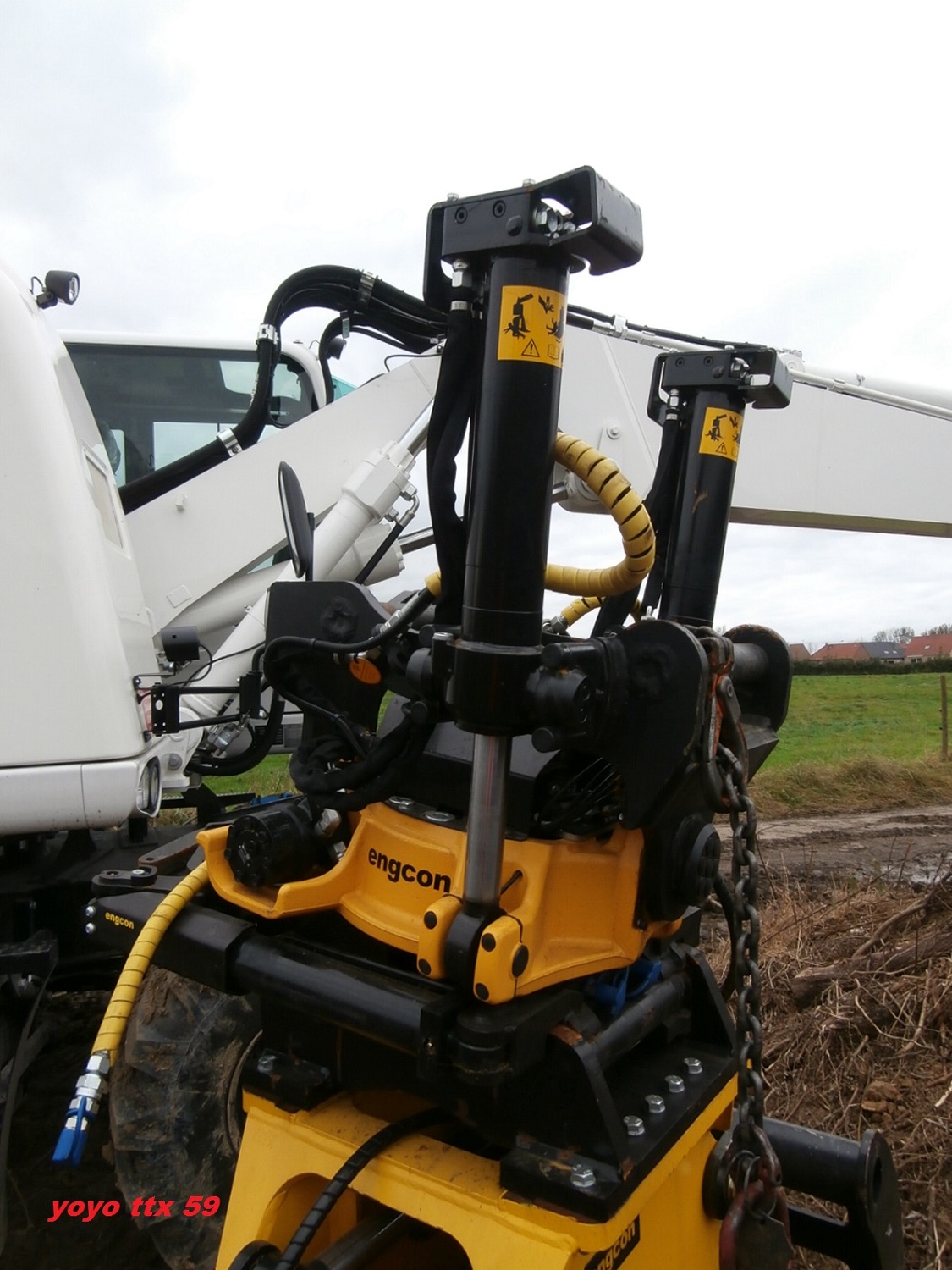

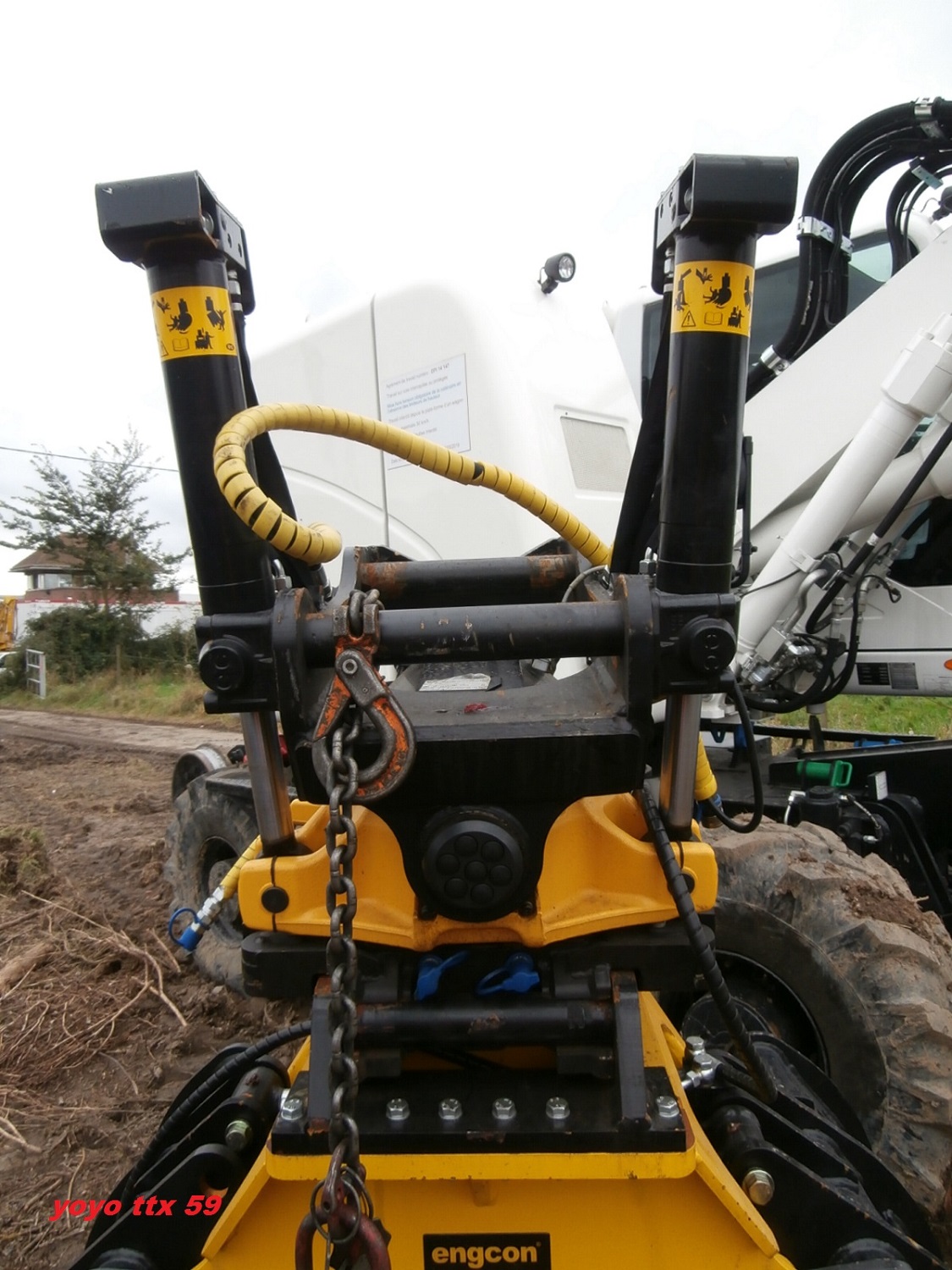

Voici les détails de face de la partie haute , tout les 45 degrés :

A suivre :

par **yoyo ttx 59** » 25 Oct 2014 22:02

La suite :

A suivre :

par **yoyo ttx 59** » 25 Oct 2014 22:07

La suite :

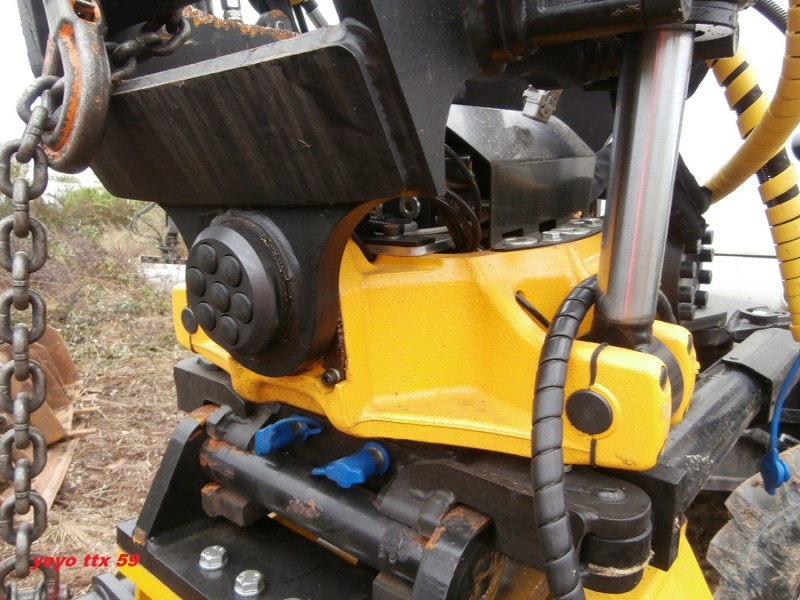

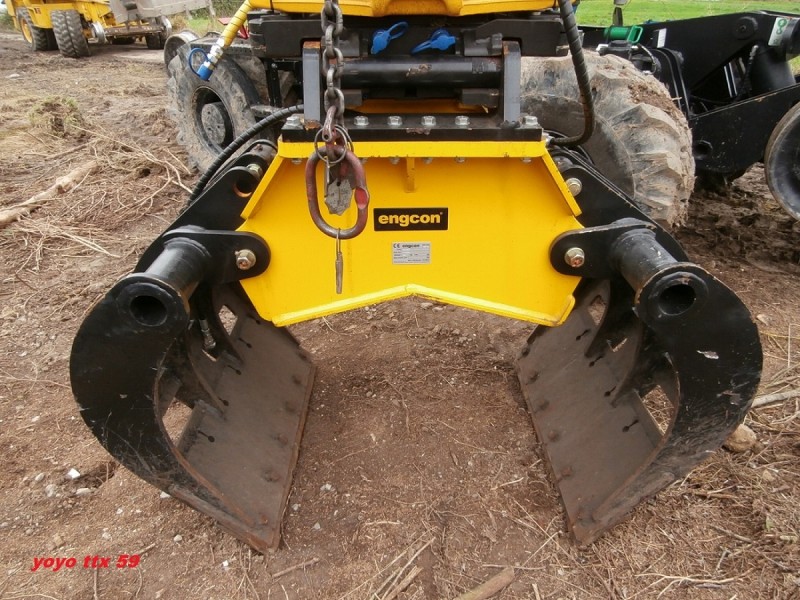

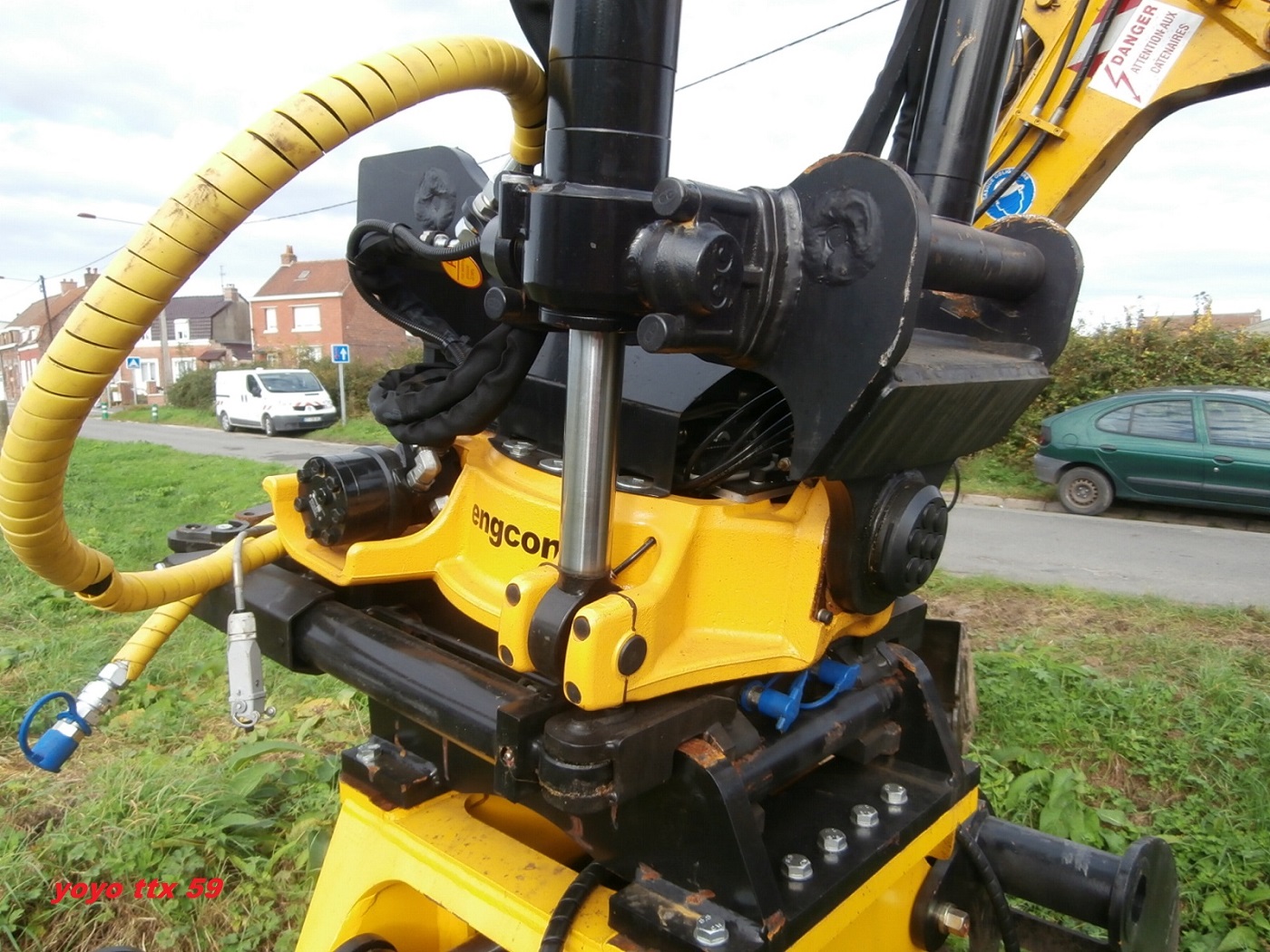

Détails de bas en haut :

A suivre :

par **yoyo ttx 59** » 25 Oct 2014 22:13

La suite :

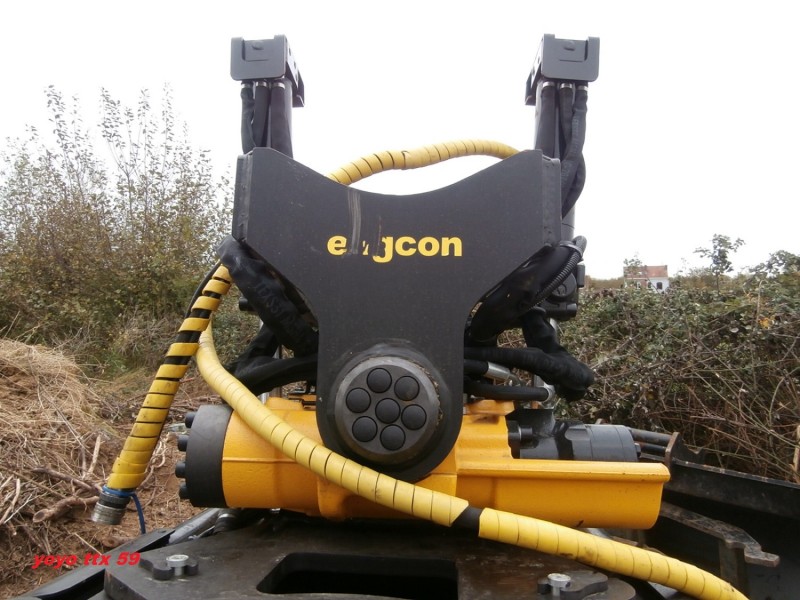

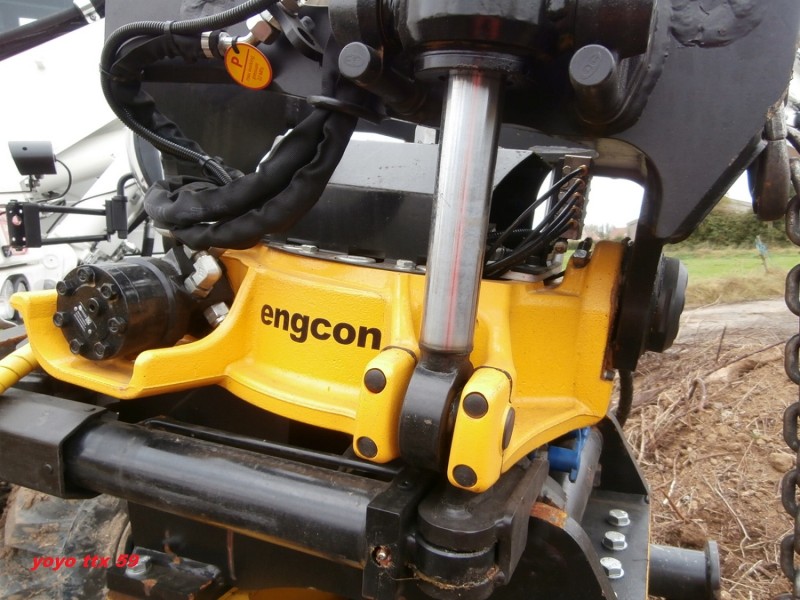

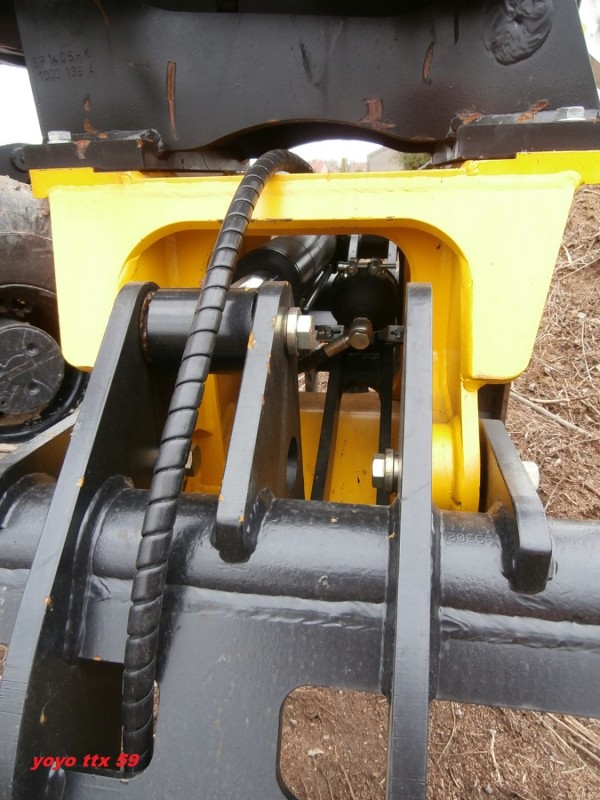

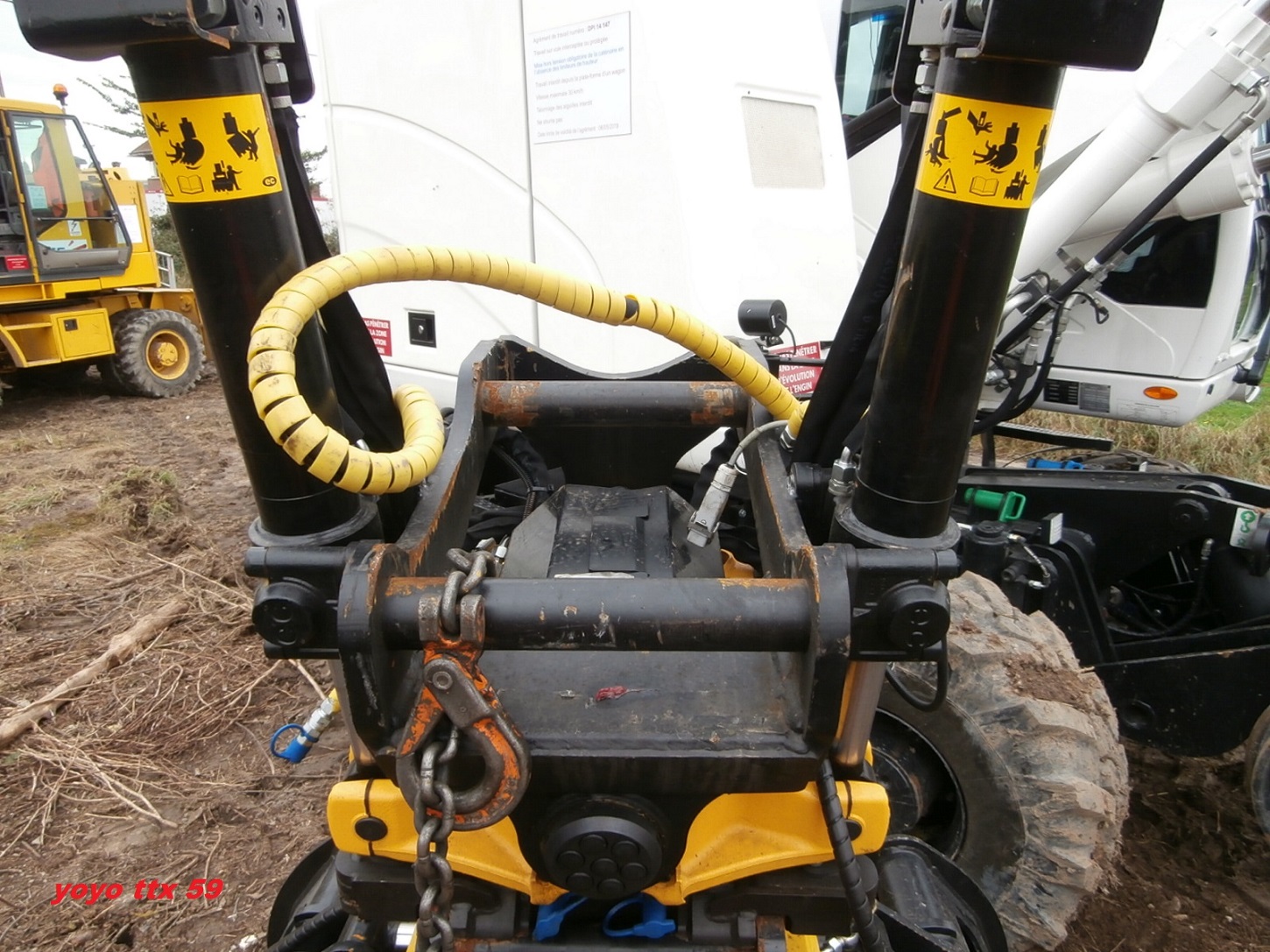

Détails interne de la partie haute :

Et voila .

Bon courage a vous les amateurs , cette série était spécialement pour vous :lol:

.

Salut RVB.fr :ange:

.

par **RVB.fr** » 27 Oct 2014 12:52

http://www.youtube.com/user/ttxdudu90 · par **ttxdudu90** » 18 Déc 2014 17:38

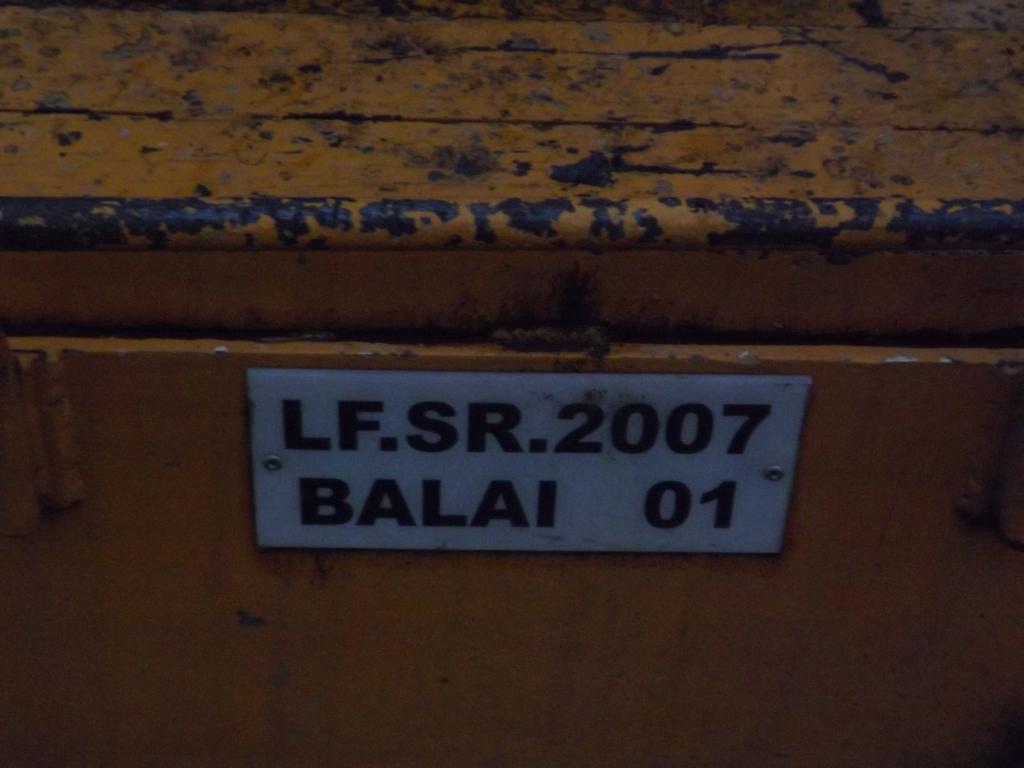

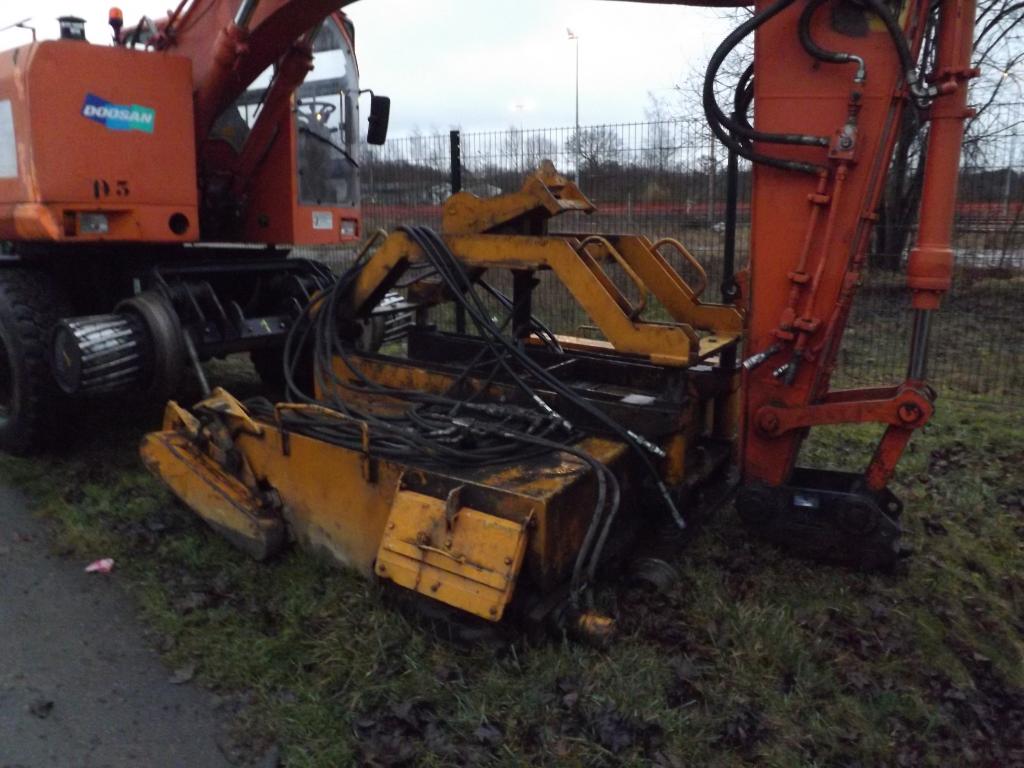

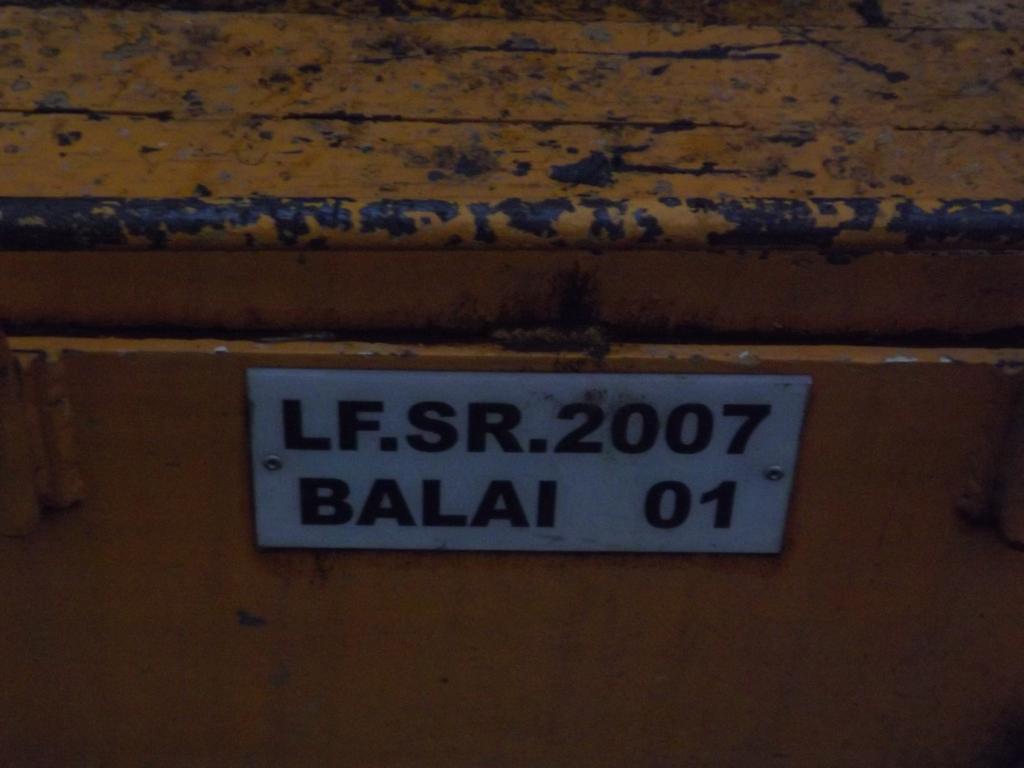

Montreux Vieux le 18/12/14

le LF SR 2007, balai 01

http://www.youtube.com/user/ttxdudu90 · par **ttxdudu90** » 21 Déc 2014 10:05

ttxdudu90 a écrit::coucou:

Montreux Vieux le 18/12/14

le LF SR 2007, balai 01

si je me trompe pas se balai appartient à Laforet

par **Bruno37** » 25 Sep 2017 11:07

Bonjour à tous :coucou:

Complément des photos d'Hervé d'octobre 2014 voici des photos du Tilrotator d'Engcon pour la Pelle Rail route
prototype n°3 de l'Unac 22F Caterpillar - CP500 105 d'ETF 300 4830 viewtopic.php?f=301&t=10374

Voilà l'ensemble des éléments d'Engcon entre le bras de la Pelle et le grappin : http://engcon.com/fr/nos-produits.html

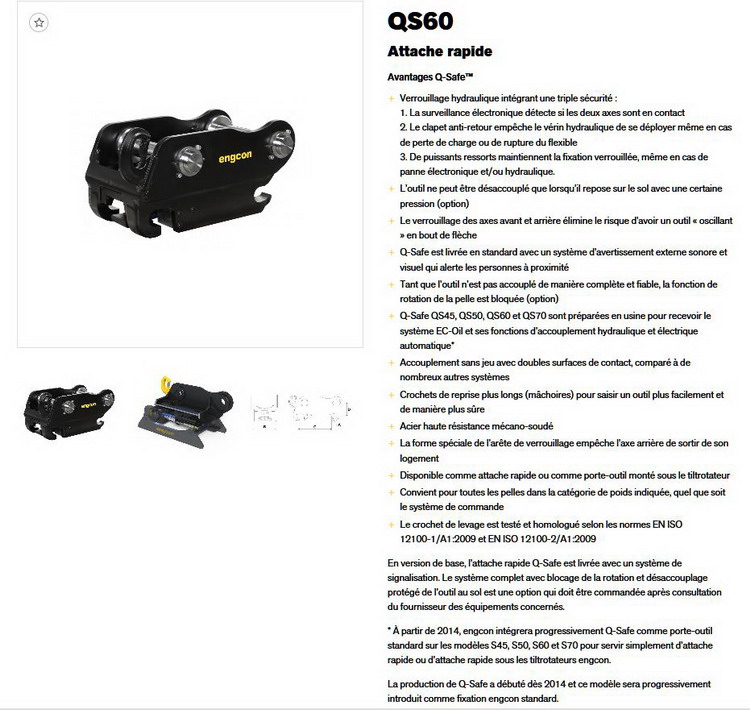

- Attache rapide Q-Safe de type QS60 entre le bras de la Pelle et le Tilrotator et entre le Tilrotator et le grappin

: QS60.jpg (126.1 Kio) Vu 5544 fois

Information Technique
- Diamètre d'axe A: ø60 mm
- Largeur B: 340 mm
- Longueur C: 480 mm
- Hauteur totale D: 170 * mm
- Poids: 180 * kg
- Pression hydraulique recommandée ouvrir/fermer: 21–25 MPa
- Pression maxi: 21 MPa
- Poids du porteur: 12-19 t
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

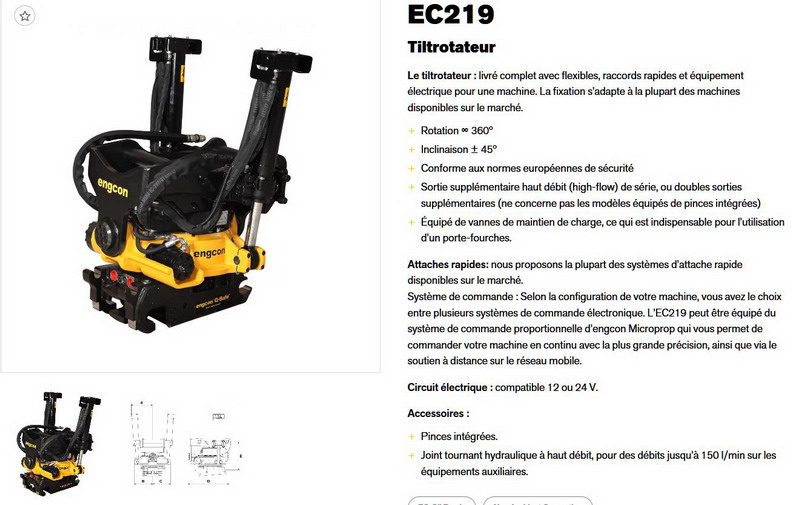

- Tiltrotator Type EC219 - QS60GR-QS60-10 n°M74582 de 2017 entre deux attachse rapide Q-Safe de type QS60

: EC219.jpg (102.82 Kio) Vu 5544 fois

Information Technique
- Largeur A: 396 mm
- Largeur B: 315 mm
- Largeur C: 310 mm
- Longueur hors tout D: 737 mm
- Hauteur totale E: à partir de 480 mm
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

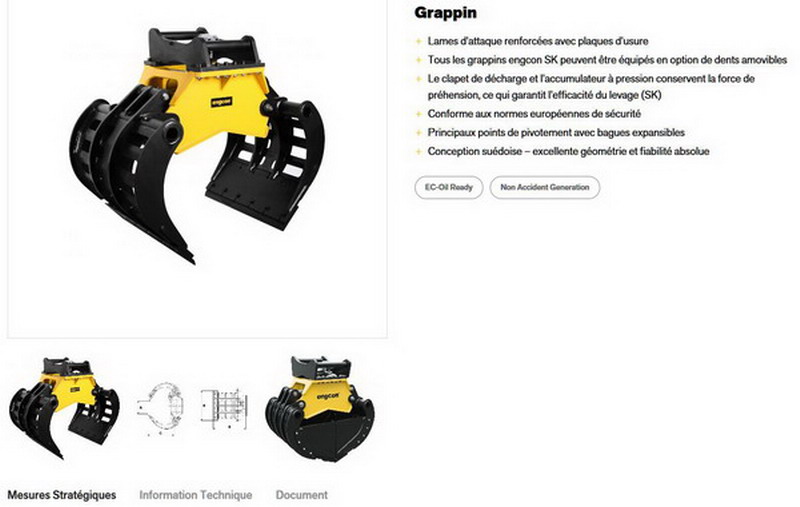

Grappin type SK15 n°P-29009.5 de 2017 avec une attache rapide Q-Safe de type QS60 sur le Tilrotator EC219

: SK15.jpg (61.02 Kio) Vu 5544 fois

Information Technique
- Ouverture A: 1790 max mm
- Ouverture A: 0 min mm
- Largeur de coupe B: 860 mm
- Longueur des mâchoires C: 790 mm
- Hauteur D: 960 mm
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
et une vidéo sur l'attache rapide Q-Safe

par **Bruno37** » 25 Sep 2017 14:40

vidéo de démonstration du Tiltrotator d'Engcon

et voilà maintenant les ohotos de notre reporter Picard Gtr Lefèvre :coucou:

à Saint Quentin le 20 septembre 2017
avec la Pelle d'ETF

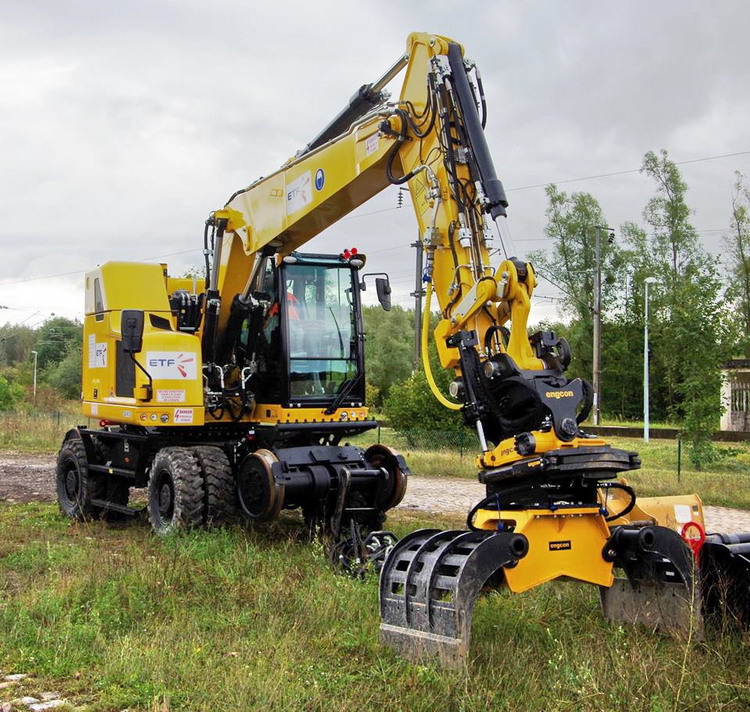

: Unac 22F Caterpillar - CP500 105 - ETF; UNAC 22F ETF proto n°3.jpg (208.88 Kio) Vu 5544 fois

: attache rapide Q-Safe type QS60 d'Engcon + Tiltrotator type EC219; Engcon Tiltrotateur EC 219 (1).jpg (241.17 Kio) Vu 5544 fois

: Engcon Tiltrotateur EC 219 (2).jpg (95.19 Kio) Vu 5544 fois
