[HO] Remise en conformité d'une draisine DU65 JOUEF.

[Readii94]

Salut,
Comment comptes-tu t'y prendre pour la motorisation?Des pièces Dutdut ou une autre astuce?

[Gaston]

Salut,
Comment comptes-tu t'y prendre pour la motorisation?Des pièces Dutdut ou une autre astuce?

Salut,

J'y réfléchis encore ! N'ayant pas de pièce DUTDUT, je ne aurais dire, mais je pense partir sur le même type de mécanique. Le seul inconvénient est que je n'ai que 4mm d'espace entre l'axe de l'essieu et l'aménagement intérieur. Le Train Magique vend des moteur en N de 6 mm de diamètre donc un rayon de 3mm, ça pourrait le faire je crois !

[Readii94]

Essaie de voir avec Christian Dut, il a peut-être un châssis à te céder.Sinon, "branche-le" sur ton fil pour qu'il se fasse une idée.

[Gaston]

Essaie de voir avec Christian Dut, il a peut-être un châssis à te céder.Sinon, "branche-le" sur ton fil pour qu'il se fasse une idée.

Salut,

J'ai essayé, on verra bien ! Merci du conseil.

[Gaston]

Salut,

Voici deux phots, l'une montrant le radiateur refait, l'autre les vitrages APOCOPA :



[le train]

aurais tu une caisse ,compartiment moteur et la sorte de passerelle de DU 65 car je cherche et je trouve pas

[alainpyro]

caisse 15€ chez pierre dominique................


http://www.pierredominique.com/art-2640 ... -sncf.html

[POINT KILOMETRIQUE 60]

Bonjour,
J'ai une caisse de draisine JOUEF à disposition

[Gaston]

Bonjour,

Je reprends mon post après une longue absence.

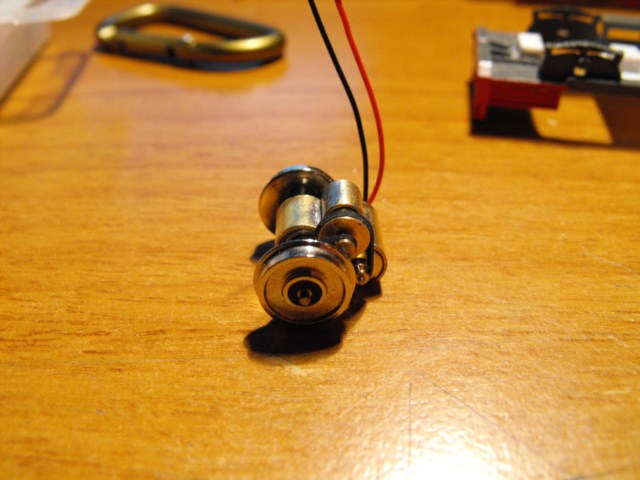

J'ai repris les travaux sur ma draisine, j'ai du recommencer la caisse car la première a fondu grâce au décapant AMF87. Voici les photos de la motorisation, qui fonctionne je vous l'assure, tiré du site anglais http://www.clag.org.uk/axle-hung.html , elle est assez compacte pour rentrer dans le capot moteur de la caisse. L'aménagement APOCOPA a été modifier en conséquence.


La transmission se fait par courroie carré dans des poulie avec gorge en V. Un système de réduction de la vitesse y est monté. Le moteur est un moteur 6V dont il faut monter en série avec une résistance donné par le fabricant (et dont la valeur m'échappe à l'instant)

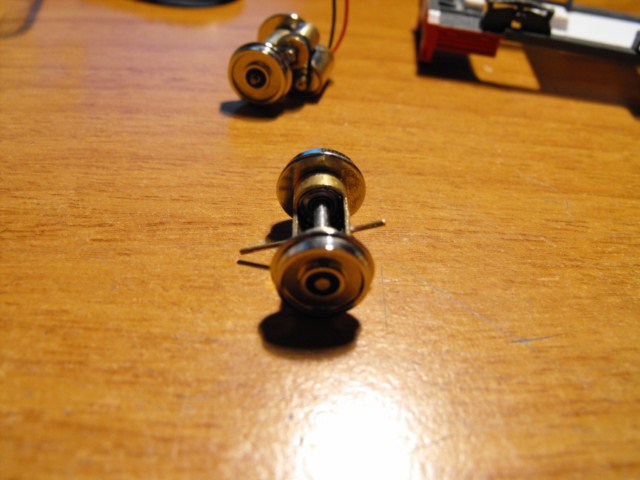

Ensuite le système trois points, réalisation "home made". L'essieu est monté sur roulement à bille (tout comme l'essieu moteur) et je dois dire que ça roule nickel.

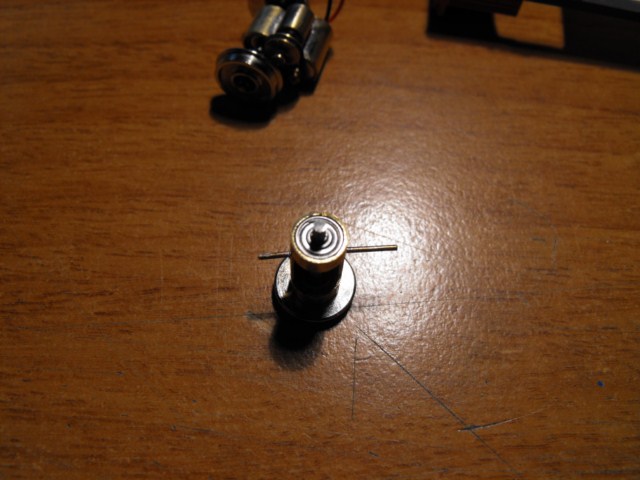

le roulement à bille:

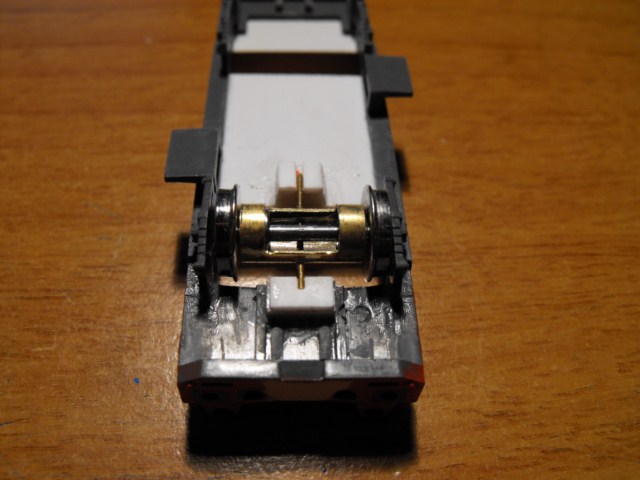

et une fois monté sur le châssis.


Les roues sont des roues récupérer sur des boggie TENSHODO, le diamètre correspond.


Voilà.

[recoules]

bonjour
dans la dreniere photo je ne vois plus la courroie pour donner le mouvement , vraiment astucieux , peut-elle tirer 1 ou 2 wagons ?????? :bizarre :

[Gaston]

Bonjour,

Sur la dernière photo, seul l'essieu "porteur" est posé (à blanc) l'essieu moteur non. Avec ce genre de motorisation, un wagon devrait pouvoir être tracté, deux peut être mais ce sera vraiment à la limite et sur du plat, pas de côte. Après, j'ai pas encore testé mais il faudra lesté la draisine, et je dois voir commet je peux m'y prendre. La motorisation faite en tube laiton pèse déjà bien, l'essieu porteur aussi. Dans je monte les tampons AMF87 en laiton, elle prend quelques grammes en plus, et puis j'ai pas encore attaqué le détaillage du châssis, peut être y aura t-il des astuces en vue.

En tout cas, pour mes deux wagonnets, ça tracte sans aucun soucis. Mais j'aimerai en refaire en scratch (laiton ou carte plastique) mais je n'ai pas de plan coté. Un plan au 1/43 seulement sans valeur pour pouvoir faire une règle de trois. Je possède pas mal de photos récupérer ici et là mais bon, pas très exploitable pour extrapoler des cotes..

[breizhoo]

Bonjour,

où trouve t on l'ensemble? j'ai regardé le site mais je n'ai rien vu pour l'achat. A part les roues TENSHODO, peut on monter des roues des autres constructeurs?

[Gaston]

Bonjour,

Euh !!! L'essieu moteur, je l'ai fabriquer de toute pièce, j'ai commander tout en pièce à part et tout assembler en suivant l'exemple sur le site anglais (qui est le site d'un club apparemment), ce site ne vend rien du tout. Par contre on trouve tout chez Nigel Lawton ( http://www.nigellawton009.com/VeeTipper.html ) car il écrit sur ce site justement. Concernant les roues, tu peux monter ce que tu veux, moi j'avais des Tenshodo en réserve donc ....

Pour le moteur :

http://www.nigellawton009.com/6V6mmx10m ... otors.html

Pour les poulies et courroie ( attention, il y a un calcul d'entr-axe à faire pour faire le choix des courroies) :

http://www.nigellawton009.com/DriveComponents.html

Sur cette page, cliquez sur " Click here for a spreadsheet based belt length calculator " pour télécharger le petit outils de calcul de courroie (c'est un fichier Excel) ou sinon, la version PDF en cliquant sur "
Click here for non-functioning PDF version " .

La page d'achat :

http://www.nigellawton009.com/PayPalMotors.html

Ensuite, n'hésitez pas à fouiller le site, c'est une mine d'or.

Pour le laiton en tube, voir Le Train Magique à Strasbourg.

[recoules]

bonjour
pour le moteur je crois que la vitrine magique le vend maintenant avec la resistance.Je serais bien tenté d'en acheté 1 pour equiper ma draisine DU 85

[Gaston]

Bonjour,

Quel genre de moteur ?
